W praktyce CNC "wartości korekcyjne freza" oznaczają informacje, które operator wprowadza do tabeli narzędzi (lub system pobiera automatycznie z pomiaru), aby sterowanie mogło skorygować tor ruchu i położenie ostrza względem detalu. Najczęściej są to korekcje związane z długością narzędzia oraz promieniem/średnicą i ich zastosowaniem w cyklach obróbkowych oraz przy kompensacji.

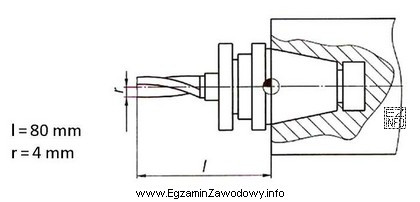

Dlatego, gdy pytanie odwołuje się do danych z rysunku dotyczących narzędzia, poprawną interpretacją jest to, że na ich podstawie można określić wartości korekcyjne freza potrzebne do poprawnego wykonywania wymiarów i konturów.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "punkt zerowy narzędzia" – w typowych ustawieniach CNC mówi się o punktach zerowych maszyny i przedmiotu (układu współrzędnych), natomiast dla narzędzia kluczowe są jego dane geometryczne i korekcje. Rysunki/tabele narzędziowe zwykle nie służą do definiowania "zera narzędzia" jako układu bazowego detalu.
- "długość i promień freza" – długość i promień są ważnymi parametrami, ale w kontekście sterowania CNC są one elementem składowym, z którego wynika (i który zasila) korekcje narzędzia. Pytanie dotyczy tego, co można określić jako wynik użycia danych z rysunku; tym wynikiem są właśnie korekcje w sterowaniu.
- "przesunięcie punktu zerowego" – przesunięcia (offsety) punktu zerowego dotyczą zwykle ustawienia bazy przedmiotu/układu roboczego (np. pozycjonowania detalu lub bazowania programu), a nie danych narzędzia. Mieszanie tych pojęć prowadzi do błędów wymiarowych, mimo że oba typy nastaw występują w maszynie.
Wskazówka egzaminacyjna: jeśli w treści pojawia się narzędzie (frez) i "dane z rysunku", najpierw rozstrzygnij, czy chodzi o korekcje narzędzia (tabela narzędzi) czy o bazę detalu (przesunięcie układu). To są różne obszary ustawień, choć oba bywają nazywane "offsetami".
