Dobór końcówki (dyszy) do opryskiwacza wykonuje się tak, aby przy zadanej prędkości jazdy i zadanym ciśnieniu roboczym uzyskać wymaganą dawkę cieczy roboczej w l/ha. W praktyce oznacza to dopasowanie wydatku dyszy (zależnego od ciśnienia) do prędkości agregatu.

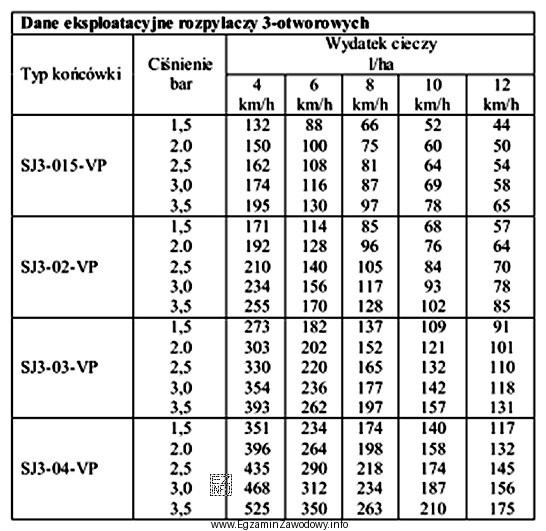

W tym zadaniu warunki są ustalone: prędkość 8 km/h, dawka 234 l/ha oraz ciśnienie 3 bary. Tabela doboru końcówek zawiera zwykle zestawienie, w którym dla określonego ciśnienia (np. 3 bar) podaje się, jaką dawkę (l/ha) uzyska się przy różnych prędkościach lub jaki wydatek (l/min) ma dana końcówka. Należy więc:
- odczytać część tabeli odpowiadającą 3 bar,
- znaleźć wiersz/kolumnę dla 8 km/h,
- wybrać taki typ końcówki, którego wartość w tabeli odpowiada 234 l/ha (lub jest najbliższa, jeśli tabela pracuje na wartościach skokowych).
Odpowiedź "SJ3-04-VP" jest poprawna, bo jest to wariant końcówki, który w tabeli odpowiada wymaganemu wydatekowi/dawce przy tych parametrach pracy. Końcówki "SJ3-02-VP", "SJ3-03-VP" oraz "SJ3-015-VP" są mniejszymi rozmiarami (niższy wydatek) i przy identycznej prędkości 8 km/h oraz ciśnieniu 3 bar spowodowałyby uzyskanie dawki niższej niż 234 l/ha. Właśnie dlatego wybór mniejszego numeru końcówki jest typowym błędem: intuicyjnie wydaje się podobny, ale parametry robocze nie będą spełnione.
Wskazówka egzaminacyjna: zawsze kontroluj, czy odczytujesz właściwe ciśnienie w tabeli. Ten sam typ końcówki przy innym ciśnieniu będzie miał inny wydatek, więc dopasowanie musi dotyczyć dokładnie podanego warunku (tu: 3 bary).
