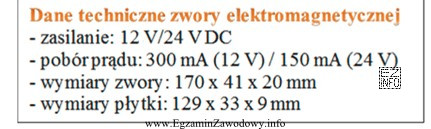

Przy doborze zasilacza do zwory elektromagnetycznej (cewki/elektromagnesu) kluczowe są trzy informacje z karty katalogowej odbiornika: rodzaj zasilania (AC lub DC), napięcie znamionowe oraz pobór prądu (lub moc, z której można go wywnioskować).
Odpowiedź "DC 12 V/0,8 A" jest właściwa, ponieważ spełnia typową zasadę doboru: napięcie i rodzaj napięcia muszą być zgodne z wymaganiami urządzenia, a parametr prądu dla zasilacza oznacza jego maksymalną wydajność. Zasilacz powinien więc być w stanie dostarczyć prąd nie mniejszy niż wymagany przez zworę.
Dlaczego pozostałe propozycje są błędne lub ryzykowne:
- "AC 12 V/0,5 A" – nawet przy tej samej wartości napięcia liczbowej, rodzaj zasilania jest inny. Podanie AC na urządzenie wymagające DC może powodować nieprawidłową pracę, nadmierne grzanie lub buczenie, a w skrajnych przypadkach uszkodzenie. Dodatkowo 0,5 A może być niewystarczające, jeśli zwora wymaga większego prądu.
- "DC 24 V/0,1 A" – niewłaściwe napięcie (zbyt wysokie względem 12 V) oraz bardzo mała wydajność prądowa. Wyższe napięcie dla cewki projektowanej na niższe może prowadzić do przegrzania, a zbyt mały prąd zasilacza skutkuje spadkiem napięcia i niestabilną pracą.
- "AC 24 V/1,0 A" – dwa błędy jednocześnie: inny rodzaj napięcia (AC) i inne napięcie (24 V). Choć 1,0 A wygląda "bezpiecznie", sam większy prąd zasilacza nie naprawia błędnego napięcia i rodzaju zasilania.
Wskazówka egzaminacyjna: zawsze zaczynaj od dopasowania AC/DC i napięcia, dopiero potem oceniaj prąd (czy jest co najmniej równy wymaganiu). Prąd zasilacza to jego "możliwość dostarczenia", a nie wartość, którą wymusza na odbiorniku.
