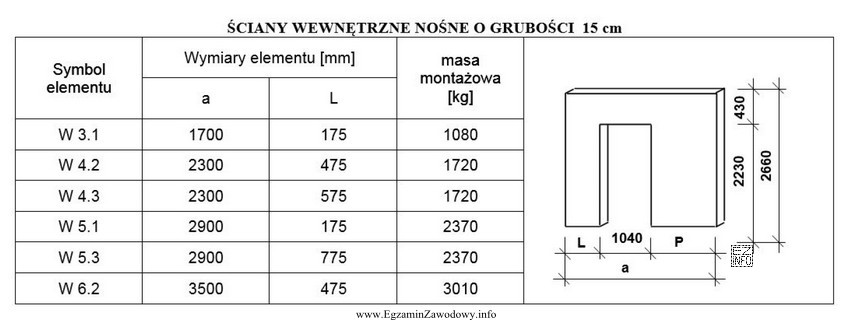

Pytanie sprawdza umiejętność pracy z kartą katalogową producenta prefabrykatów, czyli z dokumentem, w którym w sposób tabelaryczny i na rysunku podaje się podstawowe parametry elementu. Kluczowe jest, aby nie "zgadywać" na podstawie samych liczb, tylko wykonać poprawny odczyt: najpierw identyfikujemy symbol elementu, a następnie właściwy parametr.
W tym zadaniu należy odszukać w tabeli wiersz oznaczony symbolem W 4.2. Następnie trzeba przejść do kolumny "L". Parametr "L" opisuje odległość otworu drzwiowego od lewej krawędzi płyty (czyli położenie otworu mierzone od lewej strony elementu). Dla W 4.2 w kolumnie "L" znajduje się wartość 475 mm, dlatego odpowiedź "475 mm" jest prawidłowa.
Pozostałe odpowiedzi są typowymi pułapkami przy czytaniu dokumentacji:
- "175 mm" może pochodzić z innego wiersza tabeli (inny symbol elementu), więc jest wynikiem pomylenia typu płyty.
- "575 mm" to również wartość charakterystyczna dla innego wariantu; błąd wynika zwykle z odczytu z sąsiedniego wiersza lub z pominięcia nagłówka kolumny.
- "775 mm" analogicznie wskazuje na odczyt z niewłaściwego elementu lub przeniesienie wzroku na inną pozycję w zestawieniu.
W praktyce na budowie prawidłowe odczytanie "L" jest ważne, bo decyduje o tym, jak prefabrykat ustawić podczas montażu i czy otwór drzwiowy znajdzie się po właściwej stronie w odniesieniu do sąsiednich ścian. Pomyłka w "L" może skutkować koniecznością wymiany elementu lub problemami z dopasowaniem połączeń.
