W zadaniu trzeba połączyć odczyt z nomogramu z prostym przeliczeniem jednostek i długości przewodu.
1) Konwersja natężenia przepływu
Strumień objętości czynnika podano jako 16,67 dm³/min. Ponieważ 1 dm³ = 1 l, jest to 16,67 l/min. Nomogram ma oś poziomą w l/h, więc przeliczamy:
Q = 16,67 l/min × 60 min/h ≈ 1000 l/h.

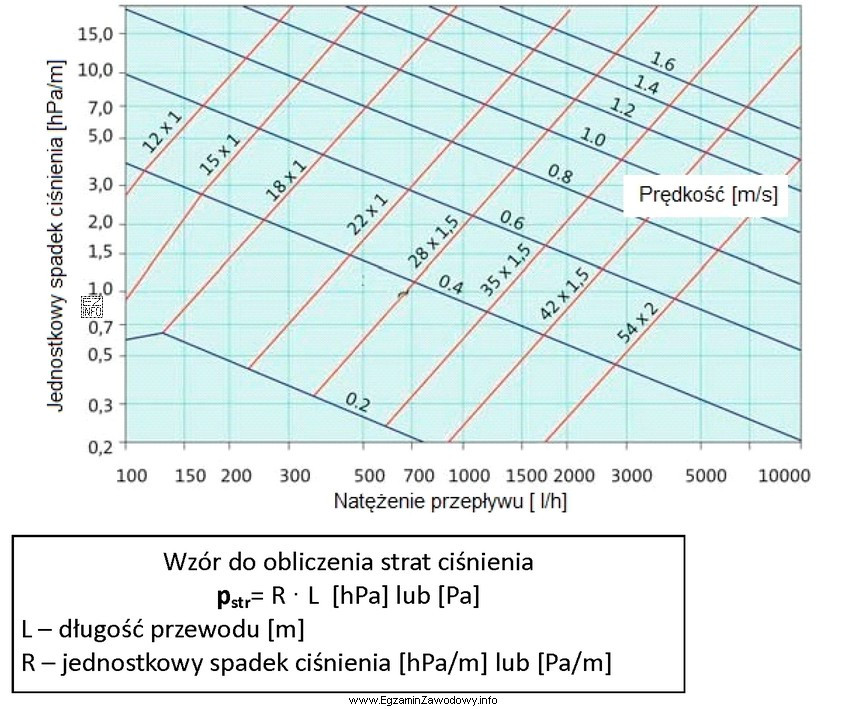

2) Odczyt jednostkowego spadku ciśnienia R
Na osi X (Natężenie przepływu [l/h]) odnajduje się 1000 l/h i prowadzi do przecięcia z linią odpowiadającą średnicy przewodu 28×1,5. Z osi Y (Jednostkowy spadek ciśnienia [hPa/m]) odczytuje się wartość około R = 2,0 hPa/m. Skala jest logarytmiczna, więc ważne jest czytanie właściwej dekady (np. 1000, a nie 100 lub 10000).
3) Obliczenie całkowitej straty ciśnienia
Jednostkowy spadek R dotyczy 1 metra przewodu, dlatego wynik dla całego odcinka długości L liczy się ze wzoru:
p_str = R · L.
Dla L = 6,5 m otrzymujemy:
p_str = 2,0 hPa/m × 6,5 m = 13 hPa.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "13 Pa" wynika zwykle z pomylenia jednostek: 1 hPa = 100 Pa. Taki błąd daje wynik 100 razy mniejszy od prawidłowego.
- "2 hPa" to typowy błąd pominięcia mnożenia przez długość przewodu: student przepisuje R z nomogramu, zamiast policzyć p_str dla 6,5 m.
- "2 Pa" łączy oba błędy naraz: pomija mnożenie przez L i dodatkowo myli Pa z hPa.
W praktyce projektowej takie szybkie sprawdzenie strat pomaga dobrać średnicę rury i ocenić, czy pompa obiegowa instalacji solarnej poradzi sobie z oporami przepływu.
