W tym zadaniu trzeba połączyć odczyt z nomogramu z prostym obliczeniem strat ciśnienia w odcinku rurociągu.
Krok 1: konwersja przepływu
Nomogram ma oś przepływu w l/h, a w treści podano 5 dm3/min. Ponieważ 1 dm3 = 1 l, mamy 5 l/min. Aby przejść na l/h, mnożymy przez 60:
5 l/min · 60 = 300 l/h.
Krok 2: odczyt jednostkowego spadku ciśnienia R

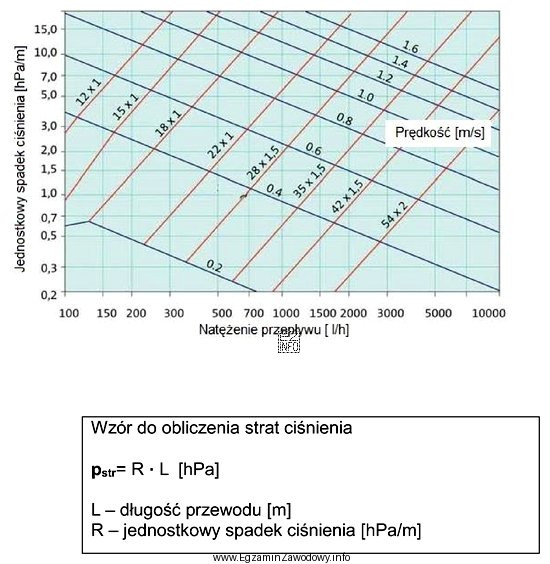

Na osi poziomej wybiera się 300 l/h, następnie prowadzi się linię do przecięcia z czerwoną linią średnicy 22×1 mm. Z osi pionowej (w hPa/m) odczytuje się wartość R ≈ 0,7 hPa/m. To jest spadek ciśnienia przypadający na 1 metr przewodu.
Krok 3: obliczenie całkowitej straty ciśnienia
Zgodnie ze wzorem: pstr = R · L. Długość przewodu L = 10 m, więc:
pstr = 0,7 hPa/m · 10 m = 7 hPa.
Dlaczego pozostałe odpowiedzi są błędne?
- 0,7 hPa – to typowy błąd pomylenia R (hPa/m) z pstr (hPa) lub nieuwzględnienia długości 10 m.
- 2 hPa – może wynikać z odczytu z niewłaściwej linii średnicy albo z błędnej interpretacji skali logarytmicznej.
- 0,2 hPa – wskazuje na odczyt zbyt małej wartości R albo pominięcie konwersji jednostek przepływu.
W praktyce takie obliczenie jest potrzebne do sprawdzenia, czy pompa obiegowa w instalacji solarnej pokona opory przewodów (oraz innych elementów obiegu).
