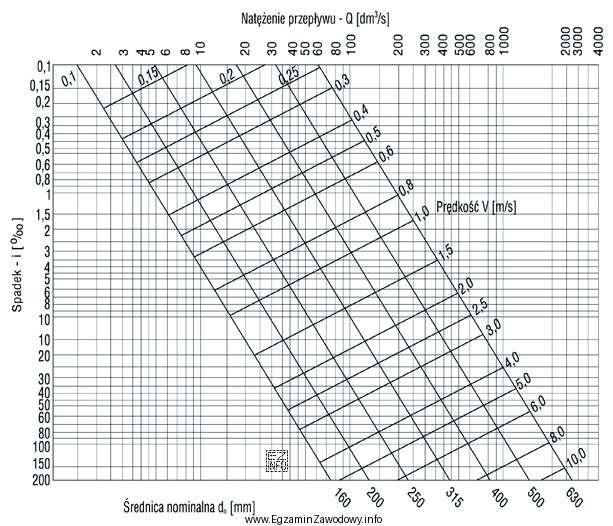

W zadaniu kluczowe jest to, że odpowiedź nie wynika z "typowej" średnicy, lecz z odczytu z nomogramu (dołączonego do pytania). Nomogram zestawia zależności hydrauliczne dla przewodów kanalizacyjnych (np. relację między spadkiem podłużnym, prędkością przepływu i średnicą przewodu).
Aby rozwiązać zadanie, postępuje się schematycznie:
- Wybiera się na nomogramie wartość spadku 2,5%.
- Następnie odnajduje się linię/obszar odpowiadający prędkości 3,0 m/s.
- Z punktu przecięcia (lub z odpowiedniej skali) odczytuje się minimalną średnicę, która spełnia warunek przepływu przy tych parametrach.
Odpowiedź "400 mm" jest poprawna, bo odpowiada wymaganiu "najmniejsza średnica" wskazana przez nomogram dla jednocześnie zadanego spadku i prędkości.
Pozostałe propozycje są błędne typowymi mechanizmami:
- "160 mm" oraz "250 mm" to częste średnice spotykane w mniejszych przyłączach/odcinkach, przez co mogą "kusić" intuicyjnie. Jednak przy bardzo wysokiej prędkości 3,0 m/s i spadku 2,5% nomogram może wskazywać konieczność większej średnicy.
- "500 mm" bywa wybierane przez strategię "na zapas". To jednak nie odpowiada poleceniu, bo pytanie wymaga najmniejszej średnicy spełniającej warunek, a nie dowolnej większej.
Wskazówka egzaminacyjna: zawsze podkreśl w treści słowa typu "najmniejsza", "minimalna", "maksymalna". W zadaniach z nomogramem najczęstszą przyczyną pomyłek jest odczyt z niewłaściwej skali lub pomylenie jednostek spadku (procent, promil).
