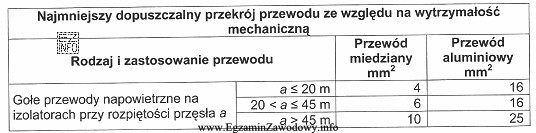

W tym zadaniu nie wykonuje się obliczeń – kluczowa jest poprawna praca z tabelą doboru minimalnego przekroju przewodu ze względu na wytrzymałość mechaniczną. Tabele tego typu uwzględniają m.in. to, że wraz ze wzrostem rozpiętości przęsła rośnie wymaganie dotyczące odporności przewodu na obciążenia mechaniczne (np. własny ciężar, oddziaływania środowiskowe) i dopuszczalny zwis.
Jak dojść do odpowiedzi?
- Najpierw identyfikujesz, że chodzi o goły przewód miedziany (nie izolowany) i dobór według kryterium mechanicznego.
- Następnie w tabeli wyszukujesz rozpiętość słupów: 30 m.
- Z odpowiedniej komórki tabeli odczytujesz minimalny przekrój w mm2.
Dla rozpiętości 30 m tabela wskazuje 6 mm2, więc ta wartość jest minimalnym przekrojem spełniającym wymaganie mechaniczne w warunkach przyjętych w tabeli.
Dlaczego pozostałe odpowiedzi są błędne?
- 4 mm2 – to wartość mniejsza od wymaganej dla 30 m, więc nie spełnia kryterium minimalnego przekroju wg tabeli (zbyt mała rezerwa mechaniczna).
- 10 mm2 – może być stosowane w praktyce jako większy przekrój, ale pytanie dotyczy minimalnego przekroju; tabela dla 30 m nie wskazuje 10 mm2 jako minimum.
- 16 mm2 – analogicznie jest to przekrój większy niż minimalny; wybór "na zapas" nie jest odpowiedzią na pytanie o wartość minimalną.
Wskazówka egzaminacyjna: przy zadaniach "korzystając z tabeli" najczęstsze pomyłki wynikają z przesunięcia wiersza/kolumny lub z mylenia kryterium mechanicznego z obciążalnością prądową. Zawsze sprawdź nagłówki tabeli (materiał, rodzaj przewodu, rozpiętość) i jednostkę mm2.
