KWALIFIKACJA BUD20 - STYCZEŃ 2016



PYTANIE NR 8.
Korzystając z przedstawionego cennika, oblicz koszt zakupu izolacji kauczukowych dla przewodów poziomych instalacji wody zimnej z rur stalowych ocynkowanych o średnicy nominalnej 3/4" i długości 30 m, wiedząc, że zalecane grubości izolacji w zależności od średnicy rurociągu wynoszą dla:
- dn 15 do dn 20 - 20 mm,
- dn 25 do dn 32 - 30 mm,
- dn 40 do dn 100 równa się średnicy zewnętrznej rury w mm.

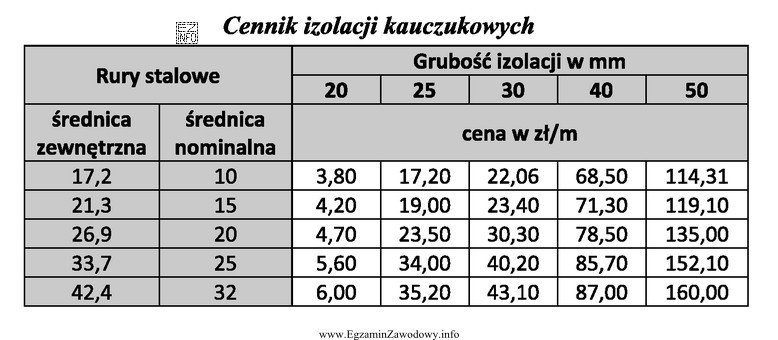

Ilustracja przedstawia tabelę zatytułowaną "Cennik izolacji kauczukowych", która jest częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć koszt, trzeba przeliczyć średnicę 3/4" na DN 20 i dobrać grubość izolacji z zasad: dla DN 15–20 wynosi ona 20 mm. Z cennika dla DN 20 i 20 mm odczytuje się 4,70 zł/m. Koszt całkowity to 30 m × 4,70 zł/m = 141,00 zł.

Pełne wyjaśnienie:

W zadaniu łączysz trzy elementy: oznaczenie średnicy, dobór grubości izolacji oraz kalkulację kosztu.

1) Ustalenie DN rurociągu
Rury instalacyjne często opisuje się w calach (np. 3/4"). Do cennika i doboru izolacji potrzebujesz jednak średnicy nominalnej DN. Dla instalacyjnego zapisu 3/4" przyjmuje się DN 20.

2) Dobór grubości izolacji
W treści podano zalecenia grubości w zależności od DN. Dla przedziału DN 15 do DN 20 obowiązuje grubość 20 mm. Ponieważ masz DN 20, wybierasz właśnie 20 mm (nie 30 mm i nie grubość równą średnicy zewnętrznej – ta zasada dotyczy dopiero DN 40–DN 100).

3) Odczyt ceny z cennika
Z tabeli "Cennik izolacji kauczukowych" wybierasz wiersz odpowiadający DN 20 (dla rur stalowych w tym wierszu jest też podana średnica zewnętrzna 26,9 mm) i kolumnę dla grubości 20 mm. Cena jednostkowa wynosi 4,70 zł/m.

4) Obliczenie kosztu całkowitego
Koszt zakupu liczysz jako iloczyn długości i ceny za metr:
30 m × 4,70 zł/m = 141,00 zł.

Dlaczego pozostałe kwoty są błędne?

  • Kwoty niższe od 141,00 zł zwykle wynikają z odczytu ceny z niewłaściwej komórki tabeli (np. innej średnicy) albo z pomyłki w mnożeniu.
  • Kwoty wyższe od 141,00 zł najczęściej oznaczają wybór zbyt dużej grubości izolacji (np. 25 mm lub 30 mm) lub odczyt ceny z innej kolumny grubości.

Wskazówka egzaminacyjna: zawsze najpierw ustal DN, potem dobierz wymaganą grubość z zasad, a dopiero na końcu odczytaj cenę dla tej pary: DN + grubość.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak przeliczyć średnicę 3/4" na DN w instalacjach wodnych?
W praktyce instalacyjnej zapis calowy trzeba zamienić na średnicę nominalną DN, bo tak opisuje się elementy w zestawieniach i cennikach. Dla rury oznaczonej 3/4" przyjmuje się DN 20. Dopiero po tej konwersji wybierasz właściwy wiersz w tabeli.
Dlaczego dla DN 20 zalecana grubość izolacji wynosi 20 mm?
W treści zadania podano regułę doboru: dla zakresu DN 15–DN 20 stosuje się 20 mm. DN 20 mieści się w tym przedziale, więc wybór jest jednoznaczny. Większe grubości (np. 30 mm) dotyczą dopiero innych przedziałów DN.
Co oznacza skrót DN i czym różni się od średnicy zewnętrznej?
DN to średnica nominalna używana do klasyfikacji elementów rurociągów. Nie musi być równa rzeczywistej średnicy zewnętrznej. Średnica zewnętrzna to wymiar fizyczny rury (np. 26,9 mm), a DN (np. 20) służy głównie do doboru armatury i tabel/cenników.
Jak znaleźć właściwą cenę w cenniku izolacji kauczukowych?
Najpierw wybierz wiersz odpowiadający średnicy nominalnej rury (DN), a potem kolumnę grubości izolacji. Cena jest podana w zł/m, więc po odczycie wartości jednostkowej mnożysz ją przez długość izolowanego odcinka.
Jak obliczyć koszt całkowity izolacji, gdy cena jest w zł za metr?
Stosujesz prosty wzór: koszt = długość × cena jednostkowa. Jeśli cena wynosi np. 4,70 zł/m, a długość to 30 m, to koszt to 30 × 4,70 = 141,00 zł. Zwróć uwagę na jednostki, aby nie pomylić metrów z innymi odcinkami.
Czy do doboru grubości izolacji używa się DN czy średnicy zewnętrznej?
To zależy od podanej reguły doboru. W tym zadaniu dla małych średnic (DN 15–DN 20 oraz DN 25–DN 32) grubość wynika bezpośrednio z DN. Dopiero dla większego zakresu (DN 40–DN 100) podano zasadę opartą o średnicę zewnętrzną.
Dlaczego izolacja kauczukowa jest stosowana na przewodach wody zimnej?
Głównym celem jest ograniczenie kondensacji pary wodnej na zimnym rurociągu. Skropliny mogą powodować zawilgocenie przegród, zacieki i korozję elementów w otoczeniu instalacji. Izolacja kauczukowa działa jako bariera termiczna i przeciwkondensacyjna.
Jakie błędy najczęściej popełnia się przy odczycie tabeli z cennikiem?
Typowe pomyłki to: odczyt wartości z sąsiedniej kolumny grubości (np. 25 mm zamiast 20 mm), wybranie złego wiersza (inna średnica DN) oraz pomylenie średnicy zewnętrznej z nominalną. Pomaga zaznaczenie palcem wiersza i kolumny przed odczytem liczby.
Kiedy w zadaniach trzeba uwzględniać średnicę zewnętrzną rury 26,9 mm?
Wtedy, gdy kryterium doboru (np. grubości izolacji) jest powiązane ze średnicą zewnętrzną albo gdy tabela/cennik jest uporządkowana według średnicy zewnętrznej. W tym zadaniu średnica zewnętrzna jest informacją pomocniczą w cenniku, ale grubość dla DN 20 wynika z zakresu DN.
Jak przygotować się do zadań kosztorysowych na egzaminie BUD.1?
Ćwicz schemat: identyfikacja danych (DN, grubość, długość) → odczyt z tabeli (zł/m) → obliczenie (mnożenie) → kontrola sensowności. Dodatkowo utrwal najczęstsze konwersje cal ↔ DN, bo od nich zależy wybór właściwego wiersza.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że aby obliczyć koszt, trzeba przeliczyć średnicę 3/4" na DN 20 i dobrać grubość izolacji z zasad: dla DN 15–20 wynosi ona 20 mm. Z cennika dla DN 20 i 20 mm odczytuje się 4,70 zł/m.

Źródła:

  • EN ISO 6708 (System oznaczeń wielkości nominalnych DN) – podstawa stosowania oznaczeń DN w instalacjach
  • Ilustracja w zadaniu: tabela "Cennik izolacji kauczukowych" – wiersz DN 20 (średnica zewnętrzna 26,9) oraz kolumna grubości 20 mm (cena 4,70 zł/m)

Materiały:

  • Tablice/ściągi z konwersją cal ↔ DN używane w instalacjach sanitarnych
  • Ćwiczenia z odczytu danych z tabel (cenniki, zestawienia materiałów) i obliczeń kosztów
  • Materiały szkolne z podstaw instalacji wodociągowych: średnice, oznaczenia, izolacje przeciwkondensacyjne
