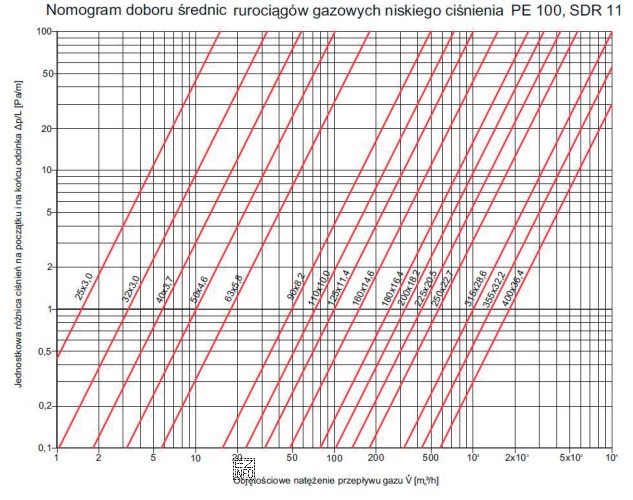

Nomogram to graficzne narzędzie obliczeniowe, które pozwala szybko wyznaczyć spadek ciśnienia w przewodzie na podstawie kilku parametrów wejściowych. W tym zadaniu dany jest gazociąg niskiego ciśnienia o średnicy DN 90, długości obliczeniowej 100 m oraz przepływie obliczeniowym 70 m3/h. Z takimi danymi nie wykonuje się klasycznego rachunku ze wzorów, tylko odczytu z przedstawionego nomogramu.
Poprawna procedura polega na odnalezieniu na nomogramie skali odpowiadającej średnicy DN 90, następnie uwzględnieniu długości obliczeniowej 100 m oraz przepływu 70 m3/h (często przez łączenie punktów linią prostą lub odczyt w punkcie przecięcia krzywych/osi). W zależności od konstrukcji nomogramu może być też potrzebna interpolacja, jeśli wartość leży między podziałkami. Wynik należy podać w jednostkach wskazanych na nomogramie, tutaj w paskalach (Pa).
Wartość 200 Pa jest spójna z rzędem wielkości strat dla takiego przepływu i średnicy w odcinku 100 m w sieci niskiego ciśnienia. Odpowiedź "20 Pa" zwykle wynika z błędu odczytu skali (przesunięcie o jedno oczko podziałki lub pomylenie osi) albo z niezamierzonego odczytu wartości jednostkowej zamiast dla 100 m. Odpowiedzi "2 000 Pa" i "20 000 Pa" odpowiadają stratom wielokrotnie większym i najczęściej biorą się z pomylenia zakresu skali (rzędu wielkości) lub błędnego odczytu na skali logarytmicznej/nieliniowej.
Na egzaminie warto wykonać szybki test sensowności: przy większym przepływie i mniejszej średnicy spadek ciśnienia rośnie; przy długości 100 m wynik powinien być wyraźnie większy niż dla krótkich odcinków, ale nadal w rozsądnym zakresie dla niskiego ciśnienia. To pomaga wychwycić pomyłki o czynnik 10.
