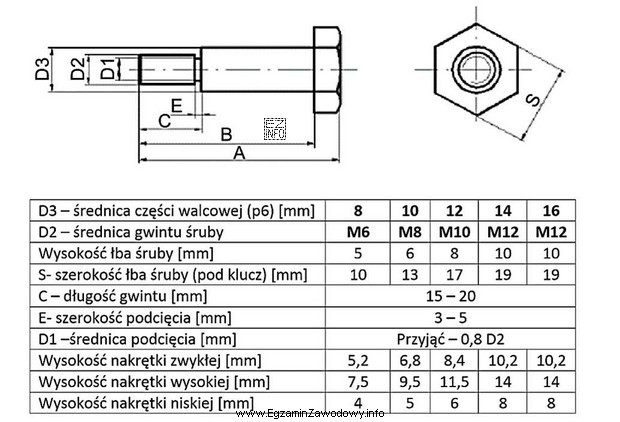

W zadaniach tego typu kluczowa jest umiejętność czytania dokumentacji technicznej: rysunku wykonawczego albo tabeli wymiarowej elementu złącznego. Polecenie wskazuje, że śruba jest "zakręcana kluczem o rozmiarze 17 mm", co w dokumentacji służy do wyboru właściwego wariantu śruby (np. poprzez rozmiar pod klucz).
Następnie należy odnaleźć w dokumentacji wymiar opisany jako D1. Oznaczenie to odnosi się do średnicy podcięcia (fragmentu o zmniejszonej średnicy), więc na rysunku należy szukać linii wymiarowej ze znakiem średnicy i opisem D1 albo odpowiedniej kolumny w tabeli wymiarów.
Poprawna odpowiedź to "8,0 mm", ponieważ dokładnie taka wartość jest przypisana w dokumentacji do wymiaru D1 dla śruby obsługiwanej kluczem 17 mm.
Dlaczego pozostałe odpowiedzi są błędne? Wartości 8,7 mm, 8,4 mm oraz 9,0 mm są typowymi "bliskimi" liczbami, które łatwo wybrać przez pomyłkę, gdy:
- odczytuje się wymiar z niewłaściwej linii (np. średnicę innego stopnia lub średnicę nominalną zamiast podcięcia),
- myli się oznaczenia (D1 vs inny symbol),
- przepisuje się wartość z sąsiedniej kolumny w tabeli.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi upewnij się, że strzałki wymiarowe obejmują dokładnie podcięcie, a nie część gwintowaną lub gładki trzpień, oraz że odczyt dotyczy średnicy (symbol ⌀) i właśnie oznaczenia D1.
