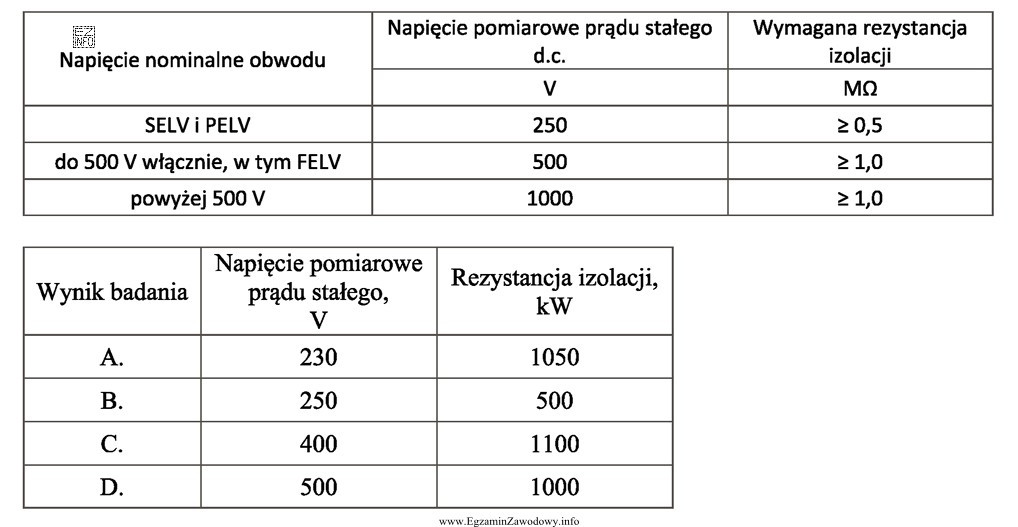

Badanie stanu izolacji instalacji jednofazowej służy ocenie, czy izolacja przewodów i osprzętu zapewnia wystarczające ograniczenie prądów upływu i ryzyka porażenia oraz pożaru. W zadaniu kluczowe jest wnioskowanie na podstawie tabeli: tabela zawiera kryterium, które rozdziela wyniki na akceptowane (pozytywny wniosek) i nieakceptowane (negatywny wniosek).
Aby wskazać poprawną odpowiedź, należy wykonać trzy kroki:
- Odczytać w tabeli warunek pozytywnej oceny (np. minimalny dopuszczalny poziom wyniku lub opis "pozytywny/negatywny").
- Porównać każdy podany wynik z tym warunkiem, zwracając uwagę na właściwy wiersz/kolumnę (dla instalacji jednofazowej 230 V) oraz na to, czy tabela nie rozróżnia dodatkowych warunków (np. różne sytuacje pomiarowe).
- Wybrać tylko ten wynik, który spełnia warunek akceptacji. W tym pytaniu jest nim "D".
Odpowiedzi błędne reprezentują typowe sytuacje, w których wynik jest gorszy od wymaganego w tabeli albo jest niezgodny z kryterium (np. wskazuje stan wymagający naprawy lub dalszej diagnostyki). Najczęstsze pomyłki wynikają z czytania tabeli "na skróty": odczytu z niewłaściwej kolumny, nieuwzględnienia jednostek/warunków lub kierowania się intuicją, że "jakikolwiek wynik" oznacza sprawną izolację. W praktyce zawodowej technik elektryk powinien zawsze opierać wniosek na jednoznacznym kryterium z protokołu/tabeli, a nie na samym wrażeniu co do wielkości liczby.
