KWALIFIKACJA TWO4 - CZERWIEC 2021



PYTANIE NR 1.
Korzystając z tabeli, określ minimalne nachylenie skarpy odpowietrznej z drenażem wału przeciwpowodziowego, którego korpus zostanie wykonany z gruntu niespoistego.

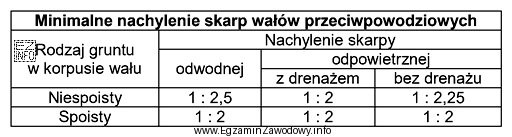

Ilustracja przedstawia tabelę dotyczącą minimalnego nachylenia skarp wałów przeciwpowodziowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Minimalne nachylenie skarpy odpowietrznej z drenażem dla wału z korpusem z gruntu niespoistego należy odczytać bezpośrednio z podanej tabeli.
Poprawny wybór to taki, który odpowiada wskazanemu rodzajowi gruntu i wariantowi (skarpa odpowietrzna + drenaż), a nie innym warunkom.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność poprawnego odczytu informacji z tabeli technicznej dotyczącej geometrii wału przeciwpowodziowego. Pytanie dotyczy minimalnego nachylenia skarpy odpowietrznej w sytuacji, gdy wał ma drenaż, a korpus zostanie wykonany z gruntu niespoistego. Odpowiedź należy uzyskać przez odnalezienie w tabeli pola odpowiadającego dokładnie tym warunkom.

Dlaczego poprawna jest odpowiedź "1 : 2"? Ponieważ jest to wartość wskazana w tabeli jako minimalne nachylenie dla kombinacji: grunt niespoisty + skarpa odpowietrzna + drenaż. W praktyce zapis "1 : 2" oznacza, że na 1 jednostkę wysokości przypada 2 jednostki w poziomie, czyli skarpa ma określoną łagodność wynikającą z przyjętych wymagań projektowo-wykonawczych.

Na czym polega pułapka w pozostałych odpowiedziach?

  • "1 : 1" bywa wybierane przez osoby, które kierują się intuicją lub mylą warunki tabeli. Jest to skarpa znacznie bardziej stroma i nie musi spełniać minimalnych wymagań dla podanego przypadku.
  • "1 : 2,5" może wynikać z myślenia, że "bezpieczniej jest dać łagodniej", ale pytanie nie pyta o nachylenie zalecane lub maksymalnie łagodne, tylko o minimum z tabeli dla konkretnego wariantu.
  • "1 : 2,25" to typowy błąd dokładności odczytu: pomylenie sąsiedniej komórki tabeli albo odczyt wartości z innej kolumny (np. bez drenażu lub dla innego rodzaju gruntu).

Wskazówka egzaminacyjna: najpierw zaznacz w tabeli dwa kryteria (rodzaj gruntu i typ skarpy), a dopiero potem sprawdź warunek dodatkowy (drenaż). Zmniejsza to ryzyko przesunięcia o jeden wiersz/kolumnę.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza nachylenie skarpy zapisane jako 1 : 2?
Zapis 1 : 2 oznacza stosunek pionu do poziomu: na 1 jednostkę wysokości skarpy przypada 2 jednostki w poziomie. Im większa druga liczba, tym skarpa jest łagodniejsza (bardziej rozłożysta). W zadaniach egzaminacyjnych najczęściej wymaga to dokładnego odczytu z tabeli.
Jak odróżnić skarpę odpowietrzną od skarpy odwodnej wału?
Skarpa odwodna znajduje się od strony wody (rzeki, zbiornika) i jest narażona na bezpośrednie oddziaływanie wody. Skarpa odpowietrzna jest po stronie przeciwnej (od lądu) i odpowiada za "oddawanie" wody filtrującej z korpusu. W tabelach parametry tych skarp mogą się różnić.
Dlaczego w pytaniu podkreślono, że grunt jest niespoisty?
Rodzaj gruntu wpływa na stateczność skarp i na wymagane nachylenia. Grunty niespoiste (np. piaski) zachowują się inaczej niż spoiste (np. gliny), więc tabele projektowe/wymagań wykonawczych podają osobne minimalne nachylenia. Kluczem jest wybranie właściwej pozycji tabeli.
Jaką rolę pełni drenaż w wale przeciwpowodziowym?
Drenaż odprowadza wodę filtrującą przez korpus wału i zmniejsza ciśnienie porowe, co poprawia warunki pracy gruntu i może wpływać na wymagania dotyczące geometrii skarp. W zadaniach egzaminacyjnych trzeba sprawdzić, czy tabela ma osobną kolumnę/wiersz dla wariantu "z drenażem".
Jak znaleźć w tabeli minimalne nachylenie skarpy dla danego przypadku?
Najpierw ustal, czego dotyczy tabela (np. rodzaj gruntu, strona wału, obecność drenażu). Następnie wybierz wiersz dla "gruntu niespoistego" i kolumnę dla "skarpy odpowietrznej z drenażem". Odczytaj wartość dokładnie z przecięcia wiersza i kolumny.
Czy większa wartość w zapisie 1 : n zawsze oznacza lepsze nachylenie skarpy?
Większe "n" oznacza łagodniejszą skarpę, ale pytania egzaminacyjne często dotyczą minimum z tabeli, a nie tego, co "najbezpieczniejsze". W praktyce łagodniejsza skarpa może wymagać więcej miejsca i robót ziemnych. Dlatego trzeba odpowiadać zgodnie z poleceniem i danymi tabeli.
Jakie błędy najczęściej popełnia się przy odczycie nachylenia z tabeli?
Najczęstsze błędy to: odczyt z sąsiedniej kolumny (np. bez drenażu zamiast z drenażem), pomylenie skarpy odpowietrznej z odwodną oraz pomylenie rodzaju gruntu. Zdarza się też wybór "najbardziej łagodnej" odpowiedzi z przekonania, że minimum oznacza największą liczbę.
Kiedy w zadaniach o wałach przeciwpowodziowych pojawia się temat drenażu?
Temat drenażu pojawia się, gdy pytanie dotyczy filtracji wody przez korpus wału, bezpieczeństwa skarpy odpowietrznej lub elementów konstrukcyjnych poprawiających stateczność. Wtedy tabele lub rysunki mogą rozróżniać warianty "z drenażem" i "bez drenażu", co zmienia wymagane parametry.
Co zrobić, jeśli w tabeli są podobne wartości, np. 1 : 2 i 1 : 2,25?
W takiej sytuacji kluczowe jest bardzo uważne sprawdzenie nagłówków: czy dotyczy to tej samej skarpy (odpowietrznej), tego samego wariantu (z drenażem) i tego samego rodzaju gruntu (niespoisty). Pomaga zaznaczanie palcem linijek lub użycie linijki do śledzenia wiersza.
Jak przygotować się do zadań egzaminacyjnych z tabelami w budownictwie wodnym?
Ćwicz szybkie czytanie tabel: identyfikację nagłówków, wierszy i kolumn oraz kontrolę, czy odczyt dotyczy dokładnie wskazanego wariantu (np. strona wału, drenaż, rodzaj gruntu). Warto też powtarzać słownictwo: skarpa odpowietrzna/odwodna, korpus, drenaż, grunt spoisty/niespoisty.
info

To pytanie poprawnie rozwiązuje 69% zdających egzamin. średnie

Materiały:

  • Podręczniki i skrypty z geotechniki (stateczność skarp, rodzaje gruntów)
  • Materiały dydaktyczne z budownictwa wodnego dotyczące wałów przeciwpowodziowych
  • Instrukcje/specyfikacje techniczne robót ziemnych i hydrotechnicznych używane w kształceniu zawodowym
