KWALIFIKACJA BUD8 - CZERWIEC 2015



PYTANIE NR 10.
Kształt krawędzi blach przygotowanych do wykonania spoiny czołowej 1/2 V przedstawiono na rysunku

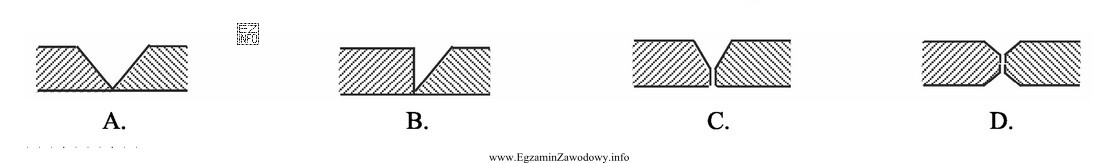

Ilustracja przedstawia cztery schematyczne rysunki przekrojów krawędzi blach przygotowanych do wykonania spoiny czołowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Spoina czołowa 1/2 V (HV) to przygotowanie niesymetryczne: tylko jedna z dwóch łączonych blach ma krawędź ukosowaną, a druga pozostaje prosta. Taki przekrój pokazuje rysunek oznaczony jako B. Pozostałe warianty przedstawiają odpowiednio V (dwie krawędzie ukosowane), Y (z progiem) i X (ukosowanie dwustronne).

Pełne wyjaśnienie:

W złączach doczołowych kształt przygotowania krawędzi (rowka spawalniczego) decyduje o tym, jak będzie układany spoiwo, jaka jest dostępność do przetopu oraz ile materiału trzeba wypełnić spoiną. Dlatego rozróżnia się kilka podstawowych geometrii: V, 1/2 V (HV), Y oraz X.

Przygotowanie 1/2 V (HV) jest niesymetryczne: jedna blacha ma krawędź ukosowaną, a druga krawędź pozostaje prosta. W przekroju poprzecznym daje to wrażenie "połowy V", czyli rowka otwartego tylko z jednej strony. Tę cechę – jedna krawędź ukośna + jedna pionowa – przedstawia rysunek B, dlatego jest to odpowiedź prawidłowa.

Dlaczego pozostałe rysunki nie pasują?

  • "A" pokazuje klasyczne V: obie łączone krawędzie są ukosowane, a rowek jest symetryczny. To nie jest 1/2 V, bo nie ma krawędzi prostej.
  • "C" przedstawia przygotowanie z progiem (zachowany odcinek nieukosowany u dołu), typowe dla kształtu Y. Obecność progu odróżnia je od czystego 1/2 V.
  • "D" to ukosowanie obustronne (od góry i od dołu), tworzące kształt X – w praktyce dwa "V" spotykające się w środku. To rozwiązanie symetryczne i dwustronne, więc nie może być 1/2 V.

Wskazówka egzaminacyjna: przy rozpoznawaniu 1/2 V zawsze zadaj sobie pytanie: "Czy widzę jedną prostą krawędź i jedno ukosowanie?". Jeśli tak, to jest HV/1/2 V. Jeśli ukosowane są obie krawędzie – to wariant V (lub jego odmiany).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest spoina czołowa 1/2 V (HV)?
Spoina czołowa 1/2 V (HV) to złącze doczołowe z asymetrycznym przygotowaniem brzegów: tylko jedna blacha ma ukosowaną krawędź, a druga pozostaje prosta. W przekroju rowek wygląda jak "połowa V", co ułatwia rozpoznanie na schemacie.
Jak rozpoznać na rysunku przygotowanie krawędzi typu 1/2 V?
Szukaj dwóch cech jednocześnie: jednej krawędzi pionowej (nieukosowanej) oraz jednej krawędzi ukośnej. Jeśli obie krawędzie są ukośne, to jest V, a nie 1/2 V. Jeśli widać próg u dołu rowka, to raczej typ Y.
Jaka jest różnica między spoiną V a 1/2 V?
W złączu typu V ukosowane są obie krawędzie łączonych blach i rowek jest symetryczny. W złączu 1/2 V (HV) ukosowana jest tylko jedna krawędź, a druga jest prosta, więc rowek jest niesymetryczny. To kluczowe kryterium na egzaminie.
Dlaczego spoina 1/2 V jest nazywana "połową V"?
Bo geometrycznie rowek tworzy tylko jedna ukosowana krawędź, a druga jest prosta. W efekcie w przekroju widzisz kształt przypominający jedną stronę litery V, zamiast pełnego, symetrycznego "V" z dwóch ukosowań.
Kiedy w praktyce stosuje się przygotowanie krawędzi 1/2 V?
Stosuje się je m.in. wtedy, gdy z powodów technologicznych lub konstrukcyjnych łatwiej obrobić tylko jedną krawędź (np. ograniczony dostęp) albo gdy elementy mają różne grubości i potrzebne jest rozwiązanie niesymetryczne. W konstrukcjach stalowych spotyka się to dość często.
Co oznacza, że złącze jest niesymetryczne w kontekście 1/2 V?
Niesymetryczne znaczy, że obie strony przygotowania nie są "lustrzane". W 1/2 V jedna blacha ma ukosowanie, a druga nie, więc oś złącza nie dzieli rowka na dwie identyczne połówki. Ta asymetria wpływa na sposób prowadzenia spawania i dobór parametrów.
Czy spoina Y to to samo co 1/2 V?
Nie. W typie Y oprócz ukosowania występuje próg (pozostawiony fragment prosty u dołu rowka). W 1/2 V kluczowe jest to, że jedna krawędź jest prosta, a druga ukosowana, bez cechy "progu" charakterystycznej dla Y. Na rysunku próg wygląda jak pionowy stopień.
Jakie są najczęstsze pomyłki przy rozpoznawaniu 1/2 V na egzaminie?
Najczęściej myli się 1/2 V z pełnym V, bo oba mają skośne powierzchnie. Błąd wynika z nieuwagi: w V są dwie krawędzie ukosowane, a w 1/2 V tylko jedna. Druga typowa pomyłka to uznanie wariantu z progiem (Y) za zwykłe V.
Dlaczego przygotowanie krawędzi ma znaczenie dla jakości spoiny?
Kształt rowka wpływa na dostęp łuku/spoiwa do dna złącza, głębokość wtopienia i ilość materiału do wypełnienia. Złe przygotowanie może skutkować brakiem przetopu, nadmiernym wtopieniem lub nieprawidłową geometrią spoiny. Dlatego w praktyce dobiera się typ rowka do grubości i warunków montażu.
Jak szybko rozwiązać zadanie z typami rowków V, 1/2 V, Y i X?
Najpierw sprawdź liczbę ukosowanych krawędzi: jedna oznacza 1/2 V, dwie symetryczne oznaczają V. Potem szukaj cech szczególnych: próg u dołu sugeruje Y, a ukosowanie z obu stron (góra i dół) sugeruje X. Taki "algorytm" minimalizuje pomyłki.
info

To pytanie poprawnie rozwiązuje 45% zdających egzamin. trudne

Eksperci podkreślają: "Spoina czołowa 1/2 V (HV) to przygotowanie niesymetryczne: tylko jedna z dwóch łączonych blach ma krawędź ukosowaną, a druga pozostaje prosta."

Materiały:

  • Materiały dydaktyczne z technologii spawania konstrukcji stalowych (temat: przygotowanie brzegów do spawania)
  • Tablice/atlas złączy spawanych i rodzajów rowków (V, HV, Y, X) używane w kształceniu zawodowym
  • Normy opisujące przygotowanie brzegów do spawania (ISO 9692 / EN 29692) – rozdziały o typach rowków
