Charakterystyka promieniowania anteny (diagram promieniowania) opisuje, jak zmienia się natężenie pola/zysk anteny w zależności od kierunku. W praktyce spotyka się dwa sposoby prezentacji:
- Charakterystyka przestrzenna (3D) – pokazuje rozkład promieniowania w całej przestrzeni. Taki rysunek wygląda jak bryła (np. "balon", "gruszka", zestaw listków) i umożliwia ocenę promieniowania jednocześnie w wielu kierunkach.
- Charakterystyki płaskie (2D) – to przekroje charakterystyki w wybranej płaszczyźnie. Najczęściej są to wykresy w funkcji kąta w azymucie (płaszczyzna pozioma) oraz w elewacji (płaszczyzna pionowa).

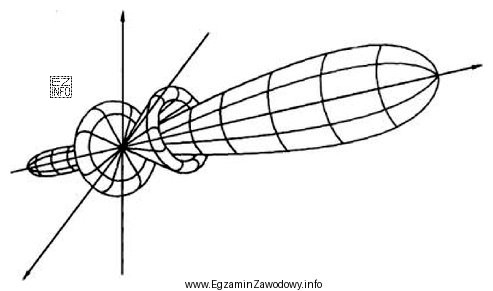

Odpowiedź "Przestrzenną." jest poprawna, gdy rysunek prezentuje bryłowy (trójwymiarowy) obraz promieniowania, czyli nie jest tylko jednym wykresem 2D, lecz uogólnieniem na całą przestrzeń.
Dlaczego pozostałe odpowiedzi są niepoprawne w takim przypadku?
- "Wertykalną." sugeruje przekrój w płaszczyźnie pionowej (elewacja). To zwykle pojedynczy wykres 2D, a nie bryła 3D.
- "Poziomą." oznacza przekrój w płaszczyźnie poziomej (azymut). Również jest to typowo wykres 2D.
- "Horyzontalną." jest w praktyce synonimem "poziomej", więc także odnosi się do przekroju w azymucie, a nie do pełnej charakterystyki 3D.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz "bryłę" lub model 3D, myśl o charakterystyce przestrzennej. Jeżeli widzisz płaski wykres biegunowy lub wykres w dB w funkcji kąta – to najczęściej przekrój poziomy (azymut) albo pionowy (elewacja).
