W instalacjach odsiarczania gazu ziemnego pracujących w układzie absorpcja–regeneracja kluczowe są dwa aparaty: absorber (pochłanianie składników kwaśnych z gazu) oraz desorber, nazywany też regeneratoriem/stripperem (odgazowanie roztworu i przywrócenie mu zdolności pochłaniania).
Desorber to miejsce, gdzie roztwór po absorpcji (tzw. roztwór bogaty) jest regenerowany: w wyniku ogrzewania i/lub obniżenia rozpuszczalności wydzielają się zaabsorbowane gazy kwaśne, a roztwór po regeneracji (ubogi) wraca do obiegu. Na schematach technologicznych desorber rozpoznaje się zwykle jako kolumnę związaną z węzłem regeneracji (często z doprowadzeniem ciepła i strumieniem gazu kwaśnego odprowadzanym z góry aparatu).

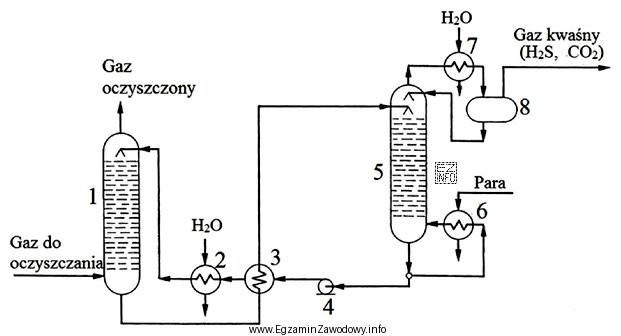

W tym zadaniu należy więc odczytać schemat i wskazać numer elementu pełniącego funkcję desorbera. Prawidłowa odpowiedź to 5, ponieważ właśnie tym numerem oznaczono na schemacie aparat, w którym zachodzi desorpcja (regeneracja) roztworu absorbentu.
Dlaczego pozostałe odpowiedzi są błędne?
- 3 – oznacza inny element instalacji (np. aparat pomocniczy, węzeł wymiany ciepła, separator lub pompę), który nie realizuje funkcji regeneracji roztworu.
- 1 – odpowiada elementowi, który nie jest kolumną regeneracyjną i nie stanowi miejsca uwalniania składników kwaśnych z absorbentu.
- 8 – wskazuje część układu niepełniącą roli desorbera; wybór wynika często z mylenia desorbera z inną kolumną lub zbiornikiem w obiegu.
Wskazówka egzaminacyjna: gdy masz kilka pionowych aparatów na schemacie, prześledź strumienie: gdzie wpływa roztwór "bogaty", gdzie wychodzi "ubogi", oraz skąd odprowadzany jest gaz kwaśny. To zwykle prowadzi do prawidłowej identyfikacji desorbera.
