W tego typu zadaniach kluczowa jest umiejętność czytania schematu instalacyjnego, a nie wykonywanie obliczeń. Pytanie dotyczy elementu układu paliwowego powiązanego z pracą silników zespołów prądotwórczych: zbiornika awaryjnego zasilania w paliwo.
Aby rozwiązać zadanie poprawnie:
- zlokalizuj na schemacie symbol/obrys zbiornika, który w legendzie lub opisie odpowiada funkcji awaryjnego zasilania paliwem,
- upewnij się, że wskazujesz element oznaczony czerwoną cyfrą (a nie innym kolorem),
- odczytaj numer przypisany do tego zbiornika.

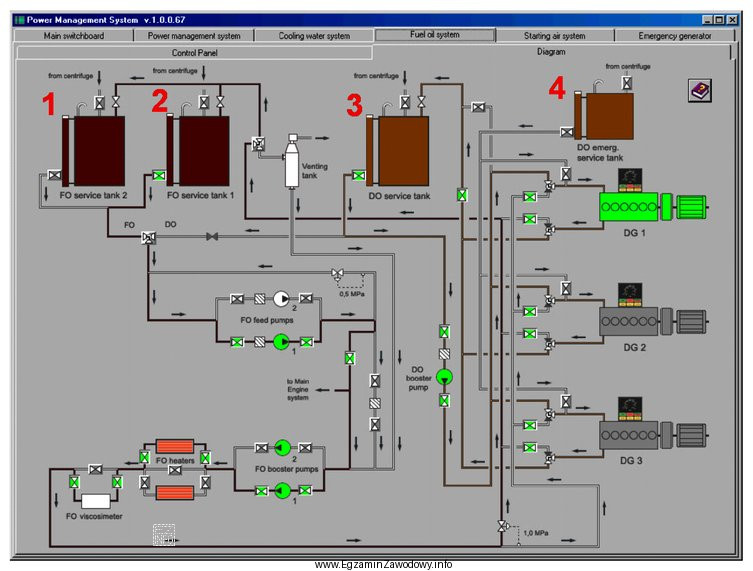

Na przedstawionym schemacie zbiornik awaryjnego zasilania w paliwo został oznaczony cyfrą 4, dlatego jest to odpowiedź prawidłowa.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 1 – wskazuje inny element instalacji (częsty błąd: wybór pierwszego zauważonego zbiornika bez weryfikacji funkcji awaryjnej).
- 2 – odpowiada innemu numerowi na schemacie; błąd wynika często z pomylenia zbiornika awaryjnego ze zbiornikiem roboczym lub elementem pomocniczym.
- 3 – to również oznaczenie innego elementu; bywa wybierane przez osoby, które nie zwracają uwagi na warunek "w kolorze czerwonym" i odczytują numer z innej warstwy oznaczeń.
Wskazówka egzaminacyjna: zawsze czytaj pytanie "warunek po warunku" (co?, gdzie?, jak oznaczone?) i dopiero potem szukaj na schemacie. W zadaniach z rysunkiem najczęstsze pomyłki wynikają z pośpiechu i nieuwagi, a nie z braku wiedzy technicznej.
