KWALIFIKACJA ELM5 - CZERWIEC 2023

PYTANIE NR 39.
Którą czynność należy wykonać jako pierwszą przy programowaniu centrali alarmowej systemu kontroli dostępu?

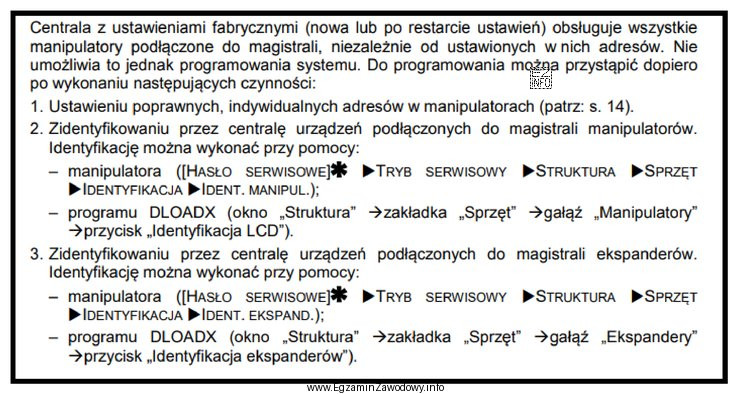

Ilustracja przedstawia fragment tekstu z instrukcji dotyczącej programowania centrali alarmowej systemu kontroli dostępu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nadanie unikalnych adresów manipulatorom jest krokiem wstępnym, bo umożliwia centrali rozróżnienie urządzeń na magistrali i dalszą komunikację.
Bez poprawnej adresacji identyfikacja ekspanderów oraz konfiguracja czujek i parametrów w programie serwisowym może być niemożliwa lub błędna.

Pełne wyjaśnienie:

W praktyce uruchamianie i programowanie centrali z urządzeniami peryferyjnymi (np. manipulatorami i ekspanderami) wymaga zachowania kolejności wynikającej z zależności komunikacyjnych. Czynność "Zaprogramować unikalne adresy w dołączonych do centrali manipulatorach" jest typowym krokiem startowym, ponieważ adres pełni funkcję identyfikatora urządzenia na magistrali. Jeśli dwa urządzenia mają ten sam adres lub adres nie jest ustawiony, centrala może nie rozróżniać ich poprawnie, co utrudnia dalsze etapy konfiguracji.

Odpowiedź "Zaprogramować w centrali funkcję zastosowanych czujek PIR" dotyczy już etapu parametrów wejść/zon i logiki działania systemu. Jest to czynność ważna, ale zwykle wykonywana dopiero wtedy, gdy urządzenia są poprawnie "widoczne" i komunikują się z centralą, a podstawowe elementy systemu są prawidłowo zidentyfikowane.

Odpowiedź "Uruchomić program DLOADX" (czy ogólnie: uruchomić program serwisowy) nie gwarantuje, że system jest gotowy do konfiguracji. Samo uruchomienie narzędzia nie rozwiązuje problemu braku adresacji urządzeń – program jest tylko środkiem do wykonania konfiguracji, a nie krokiem warunkującym komunikację na magistrali.

Odpowiedź "Zidentyfikować poprzez program DLOADX podłączone do centrali ekspandery" wymaga, aby centrala poprawnie komunikowała się z urządzeniami i potrafiła je rozróżnić. W praktyce identyfikacja/odczyt listy urządzeń jest wiarygodny dopiero po spełnieniu warunków wstępnych, takich jak poprawne podłączenie oraz adresowanie elementów, które tego wymagają.

Wskazówka egzaminacyjna: gdy pytanie dotyczy "pierwszej" czynności, szukaj kroku, który jest warunkiem koniecznym dla kolejnych etapów (komunikacja, identyfikacja, konfiguracja funkcji). Zwykle najpierw zapewnia się jednoznaczną identyfikację urządzeń w systemie (adresowanie), a dopiero potem ustawia funkcje i parametry.

Dodatkowe pytania

Dodatkowe pytania (FAQ):

Adresowanie polega na nadaniu każdemu manipulatorowi unikalnego identyfikatora, aby centrala mogła go jednoznacznie rozpoznać na magistrali.

Bez poprawnych adresów mogą wystąpić konflikty komunikacji (np. "dwa urządzenia jako jedno"), co utrudnia dalszą konfigurację i diagnostykę.

Funkcje i parametry (np. ustawienia wejść, czujek, stref) mają sens dopiero wtedy, gdy centrala poprawnie komunikuje się z elementami systemu.

Adres jest warunkiem poprawnej identyfikacji. Bez niego kolejne kroki mogą być wykonywane "w ciemno" lub na niewłaściwym urządzeniu.

Najczęściej pojawiają się błędy komunikacji, znikanie urządzeń z listy, niestabilna praca lub błędne przypisanie parametrów.

W serwisie może to wyglądać jak uszkodzenie ekspandera lub manipulatora, choć przyczyną jest konflikt adresów.

Nie zawsze. W wielu systemach część ustawień można wykonać z poziomu manipulatora (klawiatury) lub panelu lokalnego.

Program serwisowy jest jednak wygodny do konfiguracji zaawansowanej, archiwizacji ustawień i szybkiej diagnostyki, ale nie zastępuje kroków wstępnych (np. adresowania).

Identyfikację (sprawdzenie, jakie ekspandery są podłączone) wykonuje się zwykle po zapewnieniu poprawnego okablowania, zasilania i ustawień komunikacji.

W praktyce robi się to na początku uruchomienia, ale po krokach, które umożliwiają jednoznaczne rozpoznanie urządzeń (np. adresowanie, jeśli jest wymagane).

Manipulator to panel użytkownika/obsługi (np. klawiatura, czytnik z interfejsem), który pozwala uzbrajać/rozbrajać system, sterować funkcjami i odczytywać komunikaty.

W systemie jest urządzeniem peryferyjnym, które musi być poprawnie rozpoznane przez centralę.

Typowo: kontrola okablowania i zasilania, weryfikacja połączeń magistrali, nadanie adresów urządzeniom, identyfikacja urządzeń w centrali, a następnie konfiguracja wejść/wyjść i logiki działania.

Na końcu wykonuje się testy działania oraz zapis/archiwizację konfiguracji.

Często działa tu intuicja: czujka PIR wydaje się "najważniejsza", więc bywa wybierana jako pierwsza.

To błąd sekwencjonowania: pytanie dotyczy kroku warunkującego pracę systemu (identyfikacja urządzeń), a nie elementu, który finalnie wykrywa ruch.

Zwracaj uwagę na sformułowania "jako pierwszą" i szukaj czynności, bez której kolejne nie mają sensu (np. brak komunikacji, brak identyfikacji urządzeń).

Jeśli jedna odpowiedź dotyczy ustawienia identyfikatorów/adresów, często jest to właśnie krok wstępny.

Zwykle tak, przynajmniej w zakresie: nadania adresu nowemu urządzeniu, wykrycia/identyfikacji w centrali oraz przypisania mu funkcji.

Nie zawsze oznacza to konfigurację od zera, ale wymaga aktualizacji ustawień i testów, aby uniknąć konfliktów oraz błędów komunikacji.

info

Około 52% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Instrukcje instalatora i programowania dla używanej centrali (manual producenta)
  • Dokumentacja oprogramowania konfiguracyjnego wykorzystywanego do tej centrali
  • Materiały szkoleniowe z uruchamiania SSWiN i systemów kontroli dostępu
