KWALIFIKACJA GIW3 - STYCZEŃ 2016



PYTANIE NR 36.

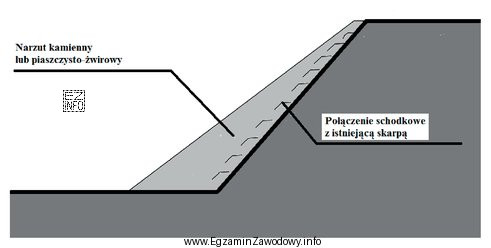

Którą formę stabilizacji i zabezpieczenia terenów osuwiskowych przestawiono na rysunku?
Ilustracja przedstawia schematyczny rysunek techniczny dotyczący stabilizacji i zabezpieczenia terenów osuwiskowych, co jest
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przypora dociążająca stabilizuje osuwisko przez zwiększenie obciążenia u podnóża skarpy i przeciwdziałanie zsuwowi mas gruntu. Przypora filtracyjna koncentruje się na odprowadzeniu wody, a gabiony i siatka TECCO to głównie zabezpieczenia powierzchniowe/okładzinowe o innym mechanizmie działania.

Pełne wyjaśnienie:

W stabilizacji terenów osuwiskowych istotne jest, jaki mechanizm ma ograniczyć ruch mas ziemnych. Przypora dociążająca (zwykle nasyp, berm, klin dociążający u podnóża skarpy) działa przez zwiększenie sił przeciwdziałających poślizgowi: dociąża dolną część zbocza, zmniejsza możliwość "wyparcia" materiału u podnóża i podnosi ogólny współczynnik stateczności.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Przypora filtracyjna – jej główną funkcją jest filtracja i drenaż, czyli obniżenie ciśnienia wody w gruncie i ograniczenie zawodnienia. To inny typ oddziaływania niż czyste dociążenie; często zawiera warstwy filtracyjne, dreny lub materiał o dużej przepuszczalności.
  • Zabezpieczenie stoku gabionami – gabiony to konstrukcje z koszy siatkowych wypełnionych kamieniem, stosowane m.in. jako umocnienia, mury oporowe czy zabezpieczenia przeciwerozyjne. Mogą pełnić rolę oporową, ale "zabezpieczenie stoku gabionami" wskazuje na rozwiązanie okładzinowo-oporowe, a nie klasyczną przyporę dociążającą rozumianą jako masywny klin/nasyp stabilizujący.
  • Zabezpieczenie stoku siatką TECCO – tego typu siatki służą przede wszystkim do powierzchniowego zabezpieczenia przed obrywami, odspajaniem i erozją oraz do utrzymania drobniejszych fragmentów na miejscu. Nie zastępują konstrukcji dociążającej, gdy problemem jest głęboki poślizg osuwiskowy.

W praktyce w górnictwie odkrywkowym dobór metody zależy od przyczyny niestateczności: gdy krytyczne są warunki wodne, priorytetem bywa drenaż; gdy decyduje geometria i brak oporu u podnóża, stosuje się dociążenie (przypory, bermy) lub przebudowę skarp. Na egzaminie warto kojarzyć: dociążenie = zwiększenie masy/oporów u podnóża, a filtracja/drenaż = redukcja parcia wody.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przypora dociążająca w stabilizacji osuwisk?
Przypora dociążająca to nasyp lub klin materiału u podnóża skarpy, który zwiększa obciążenie i opór przeciw zsuwowi mas gruntu. Jej celem jest podniesienie stateczności skarpy przez "dociśnięcie" strefy poślizgu i ograniczenie deformacji.
Dlaczego dociążenie u podnóża skarpy poprawia stateczność?
Dociążenie zwiększa siły normalne i opór na potencjalnej powierzchni poślizgu, a także przeciwdziała wyparciu materiału u podstawy skarpy. W efekcie zmniejsza się prawdopodobieństwo przemieszczeń i rozwinięcia się osuwiska, szczególnie przy poślizgach głębszych.
Co odróżnia przyporę filtracyjną od przypory dociążającej?
Przypora filtracyjna jest ukierunkowana na odwodnienie: obniża ciśnienie wody w gruncie i ułatwia jej odpływ przez warstwy filtracyjne/dreny. Przypora dociążająca działa głównie przez masę i docisk, czyli mechaniczne zwiększenie oporu skarpy.
Kiedy stosuje się gabiony do zabezpieczenia skarp?
Gabiony stosuje się m.in. do umocnień przeciwerozyjnych, budowy murów oporowych, stabilizacji powierzchni i kształtowania skarp, gdy potrzebna jest przepuszczalna konstrukcja z kamienia. Przy osuwiskach głębokich same gabiony często nie wystarczą bez dociążenia lub odwodnienia.
Czy siatka TECCO stabilizuje osuwisko tak jak przypora?
Nie w tym samym sensie. Siatki wysokowytrzymałe służą głównie do zabezpieczenia powierzchni (obrywy, odspajanie, erozja) i utrzymania luźnych fragmentów. Przypora (dociążająca) oddziałuje na stateczność całej bryły gruntu, zwłaszcza przy poślizgach głębokich.
Jak rozpoznać na rysunku przyporę dociążającą?
Najczęściej wygląda jak masywny klin/nasyp przy stopie skarpy (u dołu), poszerzający podstawę i "dociskający" zbocze. Nie przypomina cienkiej okładziny ani samej siatki na powierzchni; zwykle ma wyraźny przekrój ziemny lub kamienny o znacznej objętości.
Jakie są typowe błędy na egzaminie przy pytaniach z rysunkami osuwisk?
Najczęściej myli się rozwiązania o podobnym wyglądzie (gabiony vs element masywny), albo wybiera opcję po nazwie (filtracyjna) bez analizy funkcji. Błędem jest też zakładanie, że siatka rozwiązuje problem głębokiego poślizgu, gdy w praktyce to głównie zabezpieczenie powierzchniowe.
Dlaczego odwodnienie jest ważne w stabilizacji skarp w odkrywkach?
Woda w gruncie zwiększa ciśnienie porowe i zmniejsza efektywną wytrzymałość na ścinanie, przez co spada stateczność skarpy. Dlatego rozwiązania filtracyjne/drenażowe często są kluczowe jako uzupełnienie innych metod (np. dociążenia), szczególnie po opadach lub przy wysokim poziomie wód.
Jakie metody stabilizacji skarp są najczęstsze w górnictwie odkrywkowym?
W praktyce spotyka się m.in. przebudowę geometrii skarp (zmiana nachylenia, bermy), dociążenie u podnóża (przypory), odwodnienie (dreny, rowy), konstrukcje oporowe oraz zabezpieczenia powierzchniowe (siatki, umocnienia). Dobór zależy od przyczyny niestateczności.
Jak się uczyć rozpoznawania zabezpieczeń skarp do egzaminu GIW.3?
Warto zebrać zestaw typowych przekrojów i zdjęć: przypora dociążająca, drenaż, gabiony, siatki. Ucz się "po funkcji": co zwiększa opór (masa/klin), co odprowadza wodę (filtr/drenaż), a co chroni powierzchnię (okładziny/siatki). To ułatwia rozpoznanie nawet przy uproszczonych rysunkach.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Przypora dociążająca stabilizuje osuwisko przez zwiększenie obciążenia u podnóża skarpy i przeciwdziałanie zsuwowi mas gruntu."

Źródła:

  • PN-EN 1997-1: Eurokod 7: Projektowanie geotechniczne – Część 1: Zasady ogólne (PKN, wydanie zależne od aktualnej wersji)
  • PN-EN 1997-2: Eurokod 7: Projektowanie geotechniczne – Część 2: Rozpoznanie i badanie podłoża gruntowego (PKN, wydanie zależne od aktualnej wersji)

Materiały:

  • Podręczniki z geotechniki i mechaniki gruntów (rozdziały o stateczności skarp)
  • Materiały dydaktyczne z przedmiotów: geotechnika w górnictwie odkrywkowym, ochrona i utrzymanie skarp
  • Normy/procedury projektowania geotechnicznego (Eurokod 7) – ogólne zasady oceny stateczności
