Wyjście typu OC (otwarty kolektor) jest najczęściej realizowane tranzystorem, który potrafi przewodzić do masy (pracuje jako wyjście "sinking"). Oznacza to, że po wysterowaniu wyjście nie "wystawia" dodatniego napięcia, tylko zapewnia drogę przepływu prądu do GND.
Żeby dioda LED mogła świecić, musi popłynąć przez nią prąd w kierunku przewodzenia. Przy zasilaniu AUX = +12 V typowe poprawne podłączenie wygląda tak:
- +12 V (AUX) → rezystor szeregowy → LED (we właściwej polaryzacji) → wyjście OUT typu OC,
- przy załączeniu OC wyjście zwiera (przez tranzystor) do masy, więc prąd płynie z +12 V przez rezystor i LED do OUT, a dalej do GND.
Dlaczego rezystor jest konieczny? LED nie może być podłączona bez ograniczenia prądu, bo jej charakterystyka jest nieliniowa; po przekroczeniu napięcia przewodzenia prąd rośnie bardzo szybko. Rezystor stabilizuje prąd i chroni zarówno LED, jak i tranzystor w wyjściu OC.

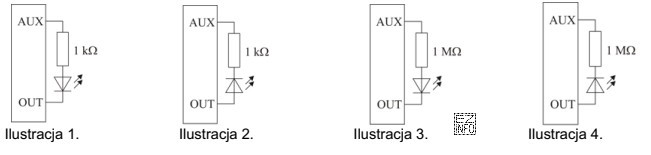

Odpowiedź "Ilustracja 1" jest poprawna, ponieważ przedstawia właśnie ideę: zasilanie LED z AUX oraz wykorzystanie OUT(OC) jako elementu ściągającego do masy (z zachowaniem ograniczenia prądu).
Pozostałe ilustracje są błędne typowo z jednego z powodów:
- pokazują LED podłączoną tak, jakby OC podawał +12 V (to rola wyjścia push-pull, nie OC),
- pomijają rezystor szeregowy lub umieszczają go w sposób niepoprawny, co grozi uszkodzeniem,
- odwracają polaryzację LED, przez co dioda nie świeci mimo poprawnego sterowania,
- łączą wyjście OC bezpośrednio z dodatnim zasilaniem w sposób powodujący przeciążenie tranzystora wyjściowego.
W zadaniach egzaminacyjnych warto zapamiętać regułę: OC "robi masę". Jeśli masz +12 V na AUX, to LED zwykle zasilasz z +12 V, a sterowanie realizujesz przez podanie jej "minusa" z wyjścia OC.
