Tlenki na powierzchni pola lutowniczego (padu) lub na wyprowadzeniu elementu są jedną z głównych przyczyn problemów ze zwilżaniem. Jeżeli powierzchnia nie została właściwie przygotowana (oczyszczona) albo użyto niewłaściwego topnika, spoiwo lutownicze nie "rozlewa się" po metalu bazowym. W praktyce daje to efekt połączenia, które może wyglądać na "przyklejone" lub "przyczepione punktowo", zamiast utworzyć równomierny menisk.
Typowe skutki pozostawienia tlenków to m.in.:
- brak zwilżenia (lut nie pokrywa równomiernie padu/wyprowadzenia),
- kulkowanie lub "zbieranie się" lutu w jednym miejscu,
- nieregularny kształt menisku i wrażenie przerwy na granicy lut–metal,
- zwiększone ryzyko połączenia o dużej rezystancji, podatnego na pęknięcia i drgania.

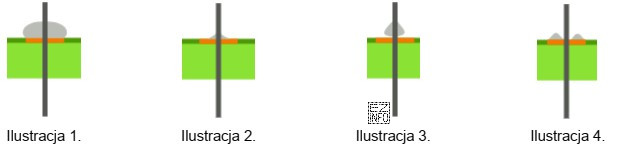

Odpowiedź "Ilustracja 3." jest właściwa, ponieważ wskazuje wizualny objaw charakterystyczny dla sytuacji, w której tlenki nie zostały skutecznie usunięte (czyli powierzchnia nie została aktywowana do zwilżenia).
Pozostałe ilustracje są błędne, bo przedstawiają inne przypadki niż "brak usunięcia tlenków". Często mylone alternatywy to np.:
- "zimny lut" – zwykle wynika z niewłaściwego profilu cieplnego lub poruszenia złącza podczas krzepnięcia, a niekoniecznie z samych tlenków,
- nadmiar lub niedobór lutu – wpływa na kształt spoiny, ale nie jest jednoznacznym wskaźnikiem utlenienia powierzchni,
- zanieczyszczenia/pozostałości – mogą wyglądać niepokojąco, lecz nie zawsze oznaczają brak usunięcia tlenków.
Wskazówka egzaminacyjna: przy pytaniach "na obrazkach" najpierw szukaj cechy funkcjonalnej (zwilżanie i ciągłość menisku), a dopiero potem oceniaj połysk czy estetykę. To zmniejsza ryzyko wyboru odpowiedzi na podstawie samego wrażenia "ładne/brzydkie".
