W bloku energetycznym występuje kilka instalacji pomocniczych, które łatwo pomylić, jeśli patrzy się tylko na pojedyncze symbole. Kluczowe jest rozpoznanie co jest transportowane oraz z jakiej części procesu instalacja odbiera medium.

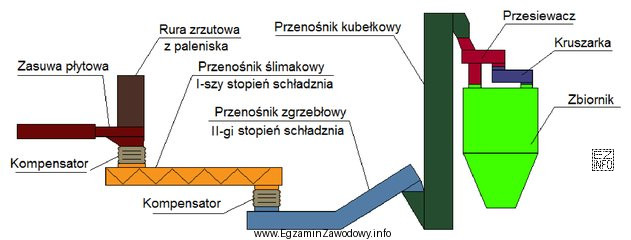

Instalacja odżużlania dotyczy gospodarki żużlowej: odbiera żużel (cięższy produkt spalania) z dolnej części kotła/paleniska i zapewnia jego odbiór, chłodzenie (w zależności od rozwiązania) oraz dalszy transport do miejsca gromadzenia lub obróbki. Na schematach technologicznych taki układ jest zwykle powiązany z obszarem paleniska/leja kotła i pokazuje ciąg urządzeń przeznaczonych do przemieszczania materiału stałego.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Instalację nawęglania" kojarzy się z drogą paliwa: odbiorem, magazynowaniem i transportem węgla do układów przygotowania paliwa/kotła. Jej typowe powiązanie na schemacie to magazyn paliwa i ciągi przenośników kierujące paliwo do młynów lub zasobników, a nie odbiór produktów spalania z paleniska.
- "Instalację odsiarczania" identyfikuje się w torze spalin, bo jej celem jest redukcja związków siarki w spalinach. Nawet bez wchodzenia w szczegóły technologii, jest to instalacja spalinowa, a nie układ odbioru żużla z dołu kotła.
- "Instalację odpylania" również lokuje się w torze spalin (oczyszczanie spalin z pyłu). Jeżeli schemat dotyczy odbioru materiału stałego z paleniska, to nie jest to odpylanie, tylko gospodarka żużlowa/popiołowa.
Wskazówka egzaminacyjna: najpierw ustal, czy schemat pokazuje obieg paliwa, spalin czy produktów spalania (żużel/popiół). Dopiero potem dopasuj nazwę instalacji. To ogranicza ryzyko wyboru na podstawie pierwszego skojarzenia.
