KWALIFIKACJA DRM8 - STYCZEŃ 2016

PYTANIE NR 8.
Którą kolejność operacji należy zastosować przy wykonywaniu przedstawionego na rysunku elementu meblowego z płyty wiórowej laminowanej, którego jedna wąska dłuższa płaszczyzna zabezpieczona jest taśmą obrzeżową?

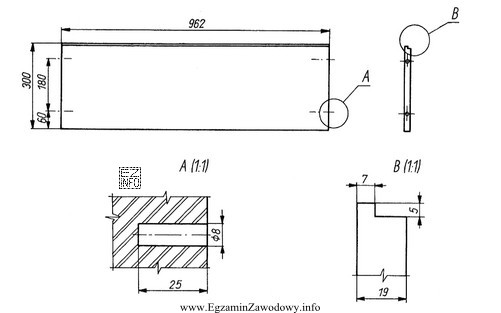

Ilustracja przedstawia techniczny rysunek elementu meblowego wykonanego z płyty wiórowej laminowanej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowy ciąg operacji powinien prowadzić od wstępnego formatowania do wymiaru, przez docięcie na gotowo, następnie wykonanie zabezpieczenia wskazanej wąskiej krawędzi taśmą, a dopiero potem operacje otworów i obróbki kształtowej.
Taka kolejność ogranicza uszkodzenia i zapewnia wymagany wymiar oraz wykończenie elementu.

Pełne wyjaśnienie:

W technologii wykonywania elementów z płyty wiórowej laminowanej kluczowa jest logika sekwencji operacji: najpierw uzyskuje się odpowiedni półfabrykat, potem wykańcza krawędzie, a na końcu wykonuje obróbkę pod montaż i detale kształtowe.

"Piłowanie brutto" rozumie się jako wstępne formatowanie z naddatkiem, które pozwala usunąć ewentualne uszkodzenia krawędzi po rozkroju i przygotować element do dokładnego docinania. Następnie "piłowanie netto" jest etapem doprowadzenia elementu do finalnego wymiaru.

Dopiero po uzyskaniu wymiaru gotowego wykonuje się zabezpieczenie wąskiej płaszczyzny taśmą obrzeżową. Obrzeżowanie krawędzi w odpowiednim momencie procesu ma znaczenie jakościowe: poprawia estetykę, ogranicza podatność krawędzi na wykruszenia oraz zabezpiecza rdzeń płyty.

Kolejne operacje, takie jak wiercenie i frezowanie, wykonuje się po obrzeżowaniu, bo są to czynności związane z przygotowaniem pod okucia/łączniki i nadaniem cech funkcjonalnych (np. podcięcia, rowki, zaokrąglenia, gniazda). W praktyce wcześniejsze wiercenie mogłoby zwiększać ryzyko uszkodzeń podczas dalszego manipulowania elementem i nie zawsze jest korzystne organizacyjnie.

Pozostałe proponowane sekwencje są nieprawidłowe, ponieważ:

  • odwracają etapy brutto/netto, co przeczy idei naddatku i dokładnego docinania,
  • wprowadzają operacje typowe dla drewna litego (np. struganie szerokich płaszczyzn), które nie są standardową operacją dla płyty laminowanej,
  • dodają szlifowanie szerokich płaszczyzn – przy laminacie zwykle nie jest to typowy etap technologiczny i nie wynika z opisu zadania.

Na egzaminie warto pamiętać o zasadzie: najpierw wymiar, potem krawędź, potem otwory i detale (chyba że warunki zadania wyraźnie wskazują inaczej).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Piłowanie brutto to wstępne cięcie elementu z naddatkiem na wymiar, aby przygotować półfabrykat do dalszej obróbki. Piłowanie netto to docinanie na wymiar gotowy (finalny), zgodny z dokumentacją. Taki podział pomaga uzyskać dokładność i lepszą jakość krawędzi.
Po docięciu na gotowo znasz finalną geometrię krawędzi, więc okleina trafia dokładnie tam, gdzie ma być. Obrzeżowanie wcześniej mogłoby wymagać ponownego docinania i ryzykować uszkodzenie okleiny. To też prostsze organizacyjnie w typowym ciągu produkcyjnym.
Zabezpieczenie krawędzi (obrzeże) poprawia estetykę, chroni rdzeń płyty wiórowej przed wykruszeniem i ogranicza wnikanie wilgoci w miejsce najbardziej wrażliwe. W meblach skrzyniowych to standardowy element jakościowy, szczególnie na krawędziach widocznych lub narażonych na uszkodzenia.
Wiercenie wykonuje się zwykle po formatowaniu (brutto i netto) i po obrzeżowaniu wskazanych krawędzi. Dzięki temu otwory pod łączniki i okucia mają właściwe położenie względem ostatecznego wymiaru, a element jest już wykończony na krawędziach, które wpływają na bazowanie i montaż.
Egzamin sprawdza nie tylko nazwy operacji, ale rozumienie procesu: co jest półfabrykatem, co jest wykończeniem, a co przygotowaniem pod montaż. Zła kolejność może oznaczać dodatkowe poprawki, ryzyko uszkodzeń lub brak dokładności. To kompetencja praktyczna wymagana w organizacji produkcji mebli.
Częsty błąd to odwrócenie etapów, bo brzmią podobnie. Uczniowie wybierają "netto" jako "pierwsze, bo dokładniejsze", zamiast pamiętać, że najpierw robi się zgrubnie z naddatkiem, a dopiero potem docina na gotowo. Pomaga reguła: brutto → przygotowanie, netto → finalny wymiar.
Zwykle nie jest to typowa operacja technologiczna dla płyty wiórowej laminowanej, bo laminat stanowi gotową warstwę wykończeniową. Struganie kojarzy się głównie z drewnem litym. W praktyce dla płyt częściej wykonuje się rozkrój/formatowanie, obrzeżowanie oraz obróbkę otworów i kształtów.
Najczęściej wynika to z opisu ("jedna wąska dłuższa płaszczyzna") oraz z rysunku elementu. W praktyce okleinowanie dotyczy krawędzi widocznych albo narażonych na uszkodzenia. Na egzaminie czytaj uważnie, czy chodzi o krawędź wąską/szeroką oraz dłuższą/krótszą.
Frezowanie może oznaczać wykonanie rowków, wpustów, podcięć, gniazd, zaokrągleń lub innych kształtów zgodnych z dokumentacją. W płytach meblowych jest to zwykle obróbka uzupełniająca po formatowaniu i często po obrzeżowaniu, bo dotyczy detalu kształtowego, a nie uzyskania wymiaru bazowego.
Ucz się w blokach: formatowanie (brutto/netto), wykończenie krawędzi (obrzeża), otwory i gniazda (wiercenie/frezowanie) oraz montaż. Przećwicz na kilku przykładach elementów i zawsze pytaj: co musi być zrobione wcześniej, żeby kolejny etap miał sens i nie psuł jakości.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Podręczniki i skrypty z technologii meblarstwa (formatowanie płyt, obrzeżowanie, operacje wykańczające) – Szczegółowe informacje wymagają materiałów specjalistycznych
  • Instrukcje producentów okleiniarek/formatówek opisujące typowy przebieg procesu (kolejność operacji w gnieździe)
  • Materiały dydaktyczne szkół branżowych dot. obróbki płyt wiórowych laminowanych i krawędziowania
