PYTANIE NR 3.

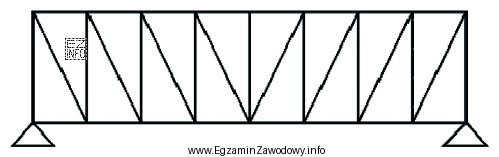

Którą konstrukcję szkieletową przedstawiono na schemacie?
Ilustracja przedstawia schemat konstrukcji szkieletowej, która jest wiązarem stalowym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wiązar stalowy to konstrukcja szkieletowa (najczęściej kratownicowa) złożona z prętów połączonych w węzłach, przenosząca obciążenia na podpory. "Węzeł przegubowy" jest tylko rodzajem połączenia, a nie konstrukcją. "Dźwigar podwójny" i "więźba kleszczowa" dotyczą innych rozwiązań i materiałów.

Pełne wyjaśnienie:

Wiązar stalowy jest typową konstrukcją szkieletową: składa się z wielu elementów prętowych (pasów, słupków, krzyżulców) połączonych w węzłach i tworzących układ przenoszący obciążenia (np. od pokrycia, śniegu, wiatru) na podpory. Na schematach wiązar rozpoznaje się zwykle po układzie trójkątów/kratownicy oraz wyraźnie zaznaczonych prętach i węzłach.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Węzeł przegubowy – to element opisu połączenia prętów (sposób przekazywania sił i momentów), a nie nazwa całej konstrukcji nośnej. Pytanie dotyczy "konstrukcji szkieletowej", więc odpowiedź musi wskazywać cały ustrój.
  • Dźwigar podwójny – dźwigar jest pojedynczym elementem nośnym (belką/ustrojem belkowym), a określenie "podwójny" nie jest typową nazwą konkretnego, jednoznacznego ustroju kratownicowego w takim ujęciu jak wiązar. Może dotyczyć zestawienia dwóch belek, ale to wciąż nie musi odpowiadać schematowi wiązara.
  • Więźba kleszczowa – to rodzaj drewnianej więźby dachowej, gdzie charakterystycznym elementem są kleszcze (pary desek obejmujące elementy pionowe). Jest to inne rozwiązanie niż wiązar stalowy i zwykle ma inną logikę układu oraz nazewnictwo elementów.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się "węzeł", sprawdź, czy pytanie nie dotyczy przypadkiem całej konstrukcji. W działaniach ratowniczych poprawne rozpoznanie ustroju nośnego pomaga ocenić ryzyko deformacji i nagłego zawalenia, szczególnie dla stali nagrzanej w pożarze.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wiązar stalowy i do czego służy?
Wiązar stalowy to ustrój prętowy (często kratownica) wykonany ze stali, który przenosi obciążenia dachu lub stropu na podpory. Stosuje się go m.in. w halach i dużych rozpiętościach, bo pozwala uzyskać dużą nośność przy relatywnie małej masie własnej.
Jak rozpoznać na schemacie, że to konstrukcja kratownicowa?
Kratownicę rozpoznasz po układzie wielu prętów tworzących trójkąty oraz po węzłach łączących pręty. W odróżnieniu od belki pełnej, nie ma jednego "litego" przekroju – obciążenia przenoszą pasy i krzyżulce pracujące głównie na rozciąganie i ściskanie.
Dlaczego "węzeł przegubowy" nie jest konstrukcją szkieletową?
Węzeł przegubowy opisuje sposób połączenia elementów (jak przenoszone są siły i czy połączenie przenosi moment zginający), a nie cały ustrój nośny. Pytanie o "konstrukcję szkieletową" wymaga nazwy układu nośnego, np. wiązara.
Co to jest więźba kleszczowa i czym różni się od wiązara stalowego?
Więźba kleszczowa to typ drewnianej konstrukcji dachu, w której występują kleszcze (elementy obejmujące i usztywniające). Wiązar stalowy jest zwykle stalową kratownicą. Różnią się materiałem, detalami połączeń i typową geometrią ustroju.
Jakie zagrożenia dla ratowników wiążą się z konstrukcjami stalowymi w pożarze?
Stal w wysokiej temperaturze szybko traci sztywność i nośność, co może prowadzić do ugięć, wyboczeń i nagłego zawalenia. W praktyce oznacza to konieczność stałej oceny odkształceń, wyznaczania stref niebezpiecznych oraz unikania działań pod konstrukcją o niepewnej stabilności.
Kiedy podczas rozpoznania obiektu warto zwracać uwagę na rodzaj wiązarów?
Warto to robić od początku rozpoznania, szczególnie w halach, magazynach i obiektach wielkopowierzchniowych. Rodzaj wiązara wpływa na możliwe kierunki rozprzestrzeniania się ognia, przewidywalne miejsca osłabienia, a także na to, gdzie bezpieczniej prowadzić natarcie i ewakuację.
Jakie są typowe błędy na egzaminie przy pytaniach o konstrukcje szkieletowe?
Najczęściej myli się nazwę całej konstrukcji z nazwą połączenia (np. węzła) albo z nazwą innego ustroju (dźwigar vs wiązar). Częsty jest też błąd materiałowy: wybór odpowiedzi dotyczącej więźby drewnianej, gdy schemat sugeruje układ typowy dla kratownicy stalowej.
Czy dźwigar i wiązar to to samo?
Nie. Dźwigar to ogólne określenie elementu/ustroju nośnego (często belki), natomiast wiązar (zwłaszcza w ujęciu dachowym) jest zwykle układem prętowym, często kratownicowym. Na schemacie wiązar rozpoznasz po wielu prętach i trójkątnych polach kratownicy.
Jakie informacje o konstrukcji są ważne w meldunku dla KDR?
Przydatne są: rodzaj ustroju (np. wiązar stalowy), szacowana rozpiętość i liczba przęseł, widoczne odkształcenia, oznaki utraty stateczności (ugięcia, trzaski, przemieszczenia), oraz czy ogień oddziałuje bezpośrednio na elementy nośne. Ułatwia to ocenę ryzyka i decyzje taktyczne.
Jak przygotować się do rozpoznawania schematów konstrukcji na egzamin?
Ucz się na zestawach rysunków: rozróżniaj belki, ramy i kratownice oraz podstawowe typy więźb dachowych. Trenuj identyfikację po cechach: liczba prętów, trójkąty kratownicy, obecność kleszczy w więźbach. Warto robić krótkie fiszki z nazwą i 2–3 cechami rozpoznawczymi.
