KWALIFIKACJA MEP2 - STYCZEŃ 2018

PYTANIE NR 25.
Którą linią na rysunku technicznym oznacza się oś obrotu lub linie środkowe?

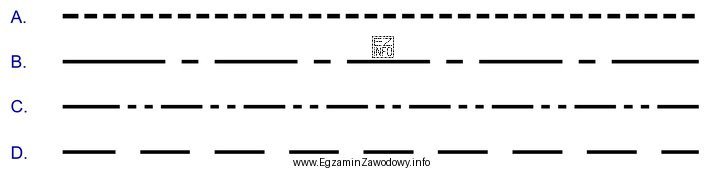

Ilustracja przedstawia cztery różne linie, które mogą być używane w rysunku technicznym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oś obrotu i linie środkowe na rysunku technicznym oznacza się linią cienką kreskowo‑punktową (łańcuchową), czyli sekwencją dłuższych kresek rozdzielonych pojedynczymi punktami/krótkimi elementami. Taki wzór odróżnia ją od linii ciągłej i zwykłej kreskowej.

Pełne wyjaśnienie:

Na rysunku technicznym każda grupa informacji ma przypisany typ linii. Dzięki temu już po samym wyglądzie linii można rozpoznać, czy pokazuje ona krawędź widoczną, krawędź niewidoczną, przekrój albo właśnie oś obrotu i linie środkowe.

Oś obrotu lub linie środkowe oznacza się standardowo linią cienką kreskowo‑punktową (tzw. linią łańcuchową). Jej charakterystyczny wzór to naprzemienność odcinków (kresek) oraz elementu rozdzielającego (punktu/krótkiego znaku), co pozwala jednoznacznie odróżnić ją od innych linii.

Dlaczego to ma znaczenie w optomechanice? W wielu częściach spotykanych przez optyka‑mechanika (oprawy, pierścienie, tuleje, elementy osiowe) prawidłowe rozumienie osi jest kluczowe dla:

  • ustalania symetrii elementu i wymiarowania średnic,
  • interpretacji współosiowości oraz tolerancji bicia,
  • poprawnego montażu elementów optycznych względem osi mechanicznej.

Pozostałe typy linii spotykane na rysunkach często mylą się uczniom, bo są do siebie podobne wizualnie:

  • Linia ciągła (zwykle grubsza) służy do krawędzi widocznych i zarysów; nie jest osią.
  • Linia kreskowa służy typowo do krawędzi niewidocznych; ma powtarzające się kreski bez elementu punktowego.
  • Linie o innych układach kresek i punktów mogą oznaczać np. płaszczyzny cięcia lub inne oznaczenia umowne; bez właściwej sekwencji nie opisują osi.

Wskazówka egzaminacyjna: najpierw dopasuj funkcję (oś/środek), a dopiero potem szukaj na rysunku wzoru "łańcuchowego" (kreska–punkt–kreska). To zmniejsza ryzyko pomylenia z linią zwykłą kreskową.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Linia osiowa to umowny typ linii służący do zaznaczania osi obrotu oraz linii środkowych elementów symetrycznych. Najczęściej ma postać cienkiej linii kreskowo‑punktowej, dzięki czemu odróżnia się od krawędzi widocznych i niewidocznych.
Rozpoznasz ją po charakterystycznym "łańcuchowym" wzorze: dłuższe kreski są rozdzielone pojedynczymi punktami lub krótkimi elementami. W odróżnieniu od linii kreskowej (niewidocznej) nie składa się wyłącznie z samych kresek o podobnej długości.
Bo oś nie jest fizyczną krawędzią przedmiotu, tylko informacją pomocniczą do wymiarowania i montażu. Inny typ linii pozwala uniknąć pomyłek przy odczycie rysunku, szczególnie w częściach obrotowych i symetrycznych.
W typowych zasadach rysunku technicznego linia osiowa jest rysowana jako linia cienka, aby nie konkurowała z konturami przedmiotu. W praktyce szkolnej i egzaminacyjnej "oś/środek" kojarzymy właśnie z cienką linią kreskowo‑punktową.
Najczęściej myli się ją z linią kreskową (krawędzie niewidoczne) albo z linią ciągłą (krawędzie widoczne). Mechanizm błędu polega na nieuwzględnieniu elementu "punktowego" w sekwencji lub zbyt szybkim dopasowaniu "na oko" bez sprawdzenia przeznaczenia linii.
W optomechanice oś pomaga poprawnie interpretować symetrię opraw, tulei i pierścieni oraz ustalać bazowanie podczas obróbki i montażu. Jest też kluczowa przy rozumieniu współosiowości elementów, co wpływa na prawidłowe ustawienie układów optycznych.
Linie środkowe stosuje się wtedy, gdy trzeba zaznaczyć środek elementu symetrycznego (np. otworu, wałka, rowka) albo ułatwić wymiarowanie względem osi. Ułatwiają też czytanie rysunku przy dużej liczbie elementów powtarzalnych i osiowych.
Linia niewidocznych krawędzi jest zwykle kreskowa (same kreski), a oś jest kreskowo‑punktowa (kreski rozdzielone punktami/krótkimi znakami). W praktyce: jeśli widzisz wyraźny element "punktowy" w powtarzalnym rytmie, to najczęściej jest to oś/linia środkowa.
Tak. Wymiarowanie elementów obrotowych (np. średnic) i symetrycznych często odnosi się do osi, bo to najbardziej naturalna baza odniesienia. Dlatego poprawne rozpoznanie osi na rysunku pomaga właściwie odczytać, których elementów dotyczą średnice, tolerancje i symetrie.
Najskuteczniej działa nauka przez porównania: przygotuj kartę z kilkoma typami linii i dopisz ich funkcje (widoczne, niewidoczne, oś/środek, cięcie). Potem ćwicz na rysunkach części osiowych: najpierw nazwij funkcję, a dopiero potem dopasuj wygląd linii.
info

Statystycznie 63% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Oś obrotu i linie środkowe na rysunku technicznym oznacza się linią cienką kreskowo‑punktową (łańcuchową), czyli sekwencją dłuższych kresek rozdzielonych pojedynczymi punktami/krótkimi elementami."

Źródła:

  • ISO Online Browsing Platform: ISO 128-20:1996 (Technical drawings — General principles of presentation — Part 20: Basic conventions for lines) — https://www.iso.org/standard/20461.html (dostęp: 2026-02-27)
  • Wikipedia (PL): "Rysunek techniczny" — https://pl.wikipedia.org/wiki/Rysunek_techniczny (dostęp: 2026-02-27)
  • Wikipedia (PL): "Linia (rysunek techniczny)" — https://pl.wikipedia.org/wiki/Linia_(rysunek_techniczny) (dostęp: 2026-02-27)

Materiały:

  • Podręczniki i skrypty do rysunku technicznego maszynowego (dział: rodzaje linii i ich zastosowanie)
  • Karty norm/ściągi szkolne: zestawienie typów linii (oś, krawędzie widoczne, niewidoczne, przekroje)
  • Ćwiczenia: rozpoznawanie linii na przykładowych rysunkach części obrotowych oraz złożeń
