KWALIFIKACJA BUD18 - STYCZEŃ 2023

PYTANIE NR 36.

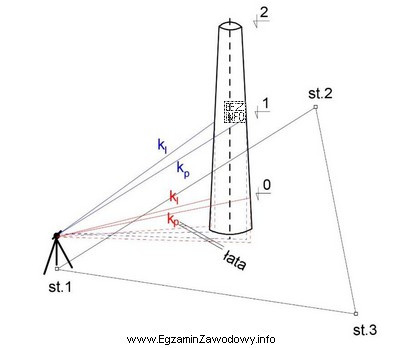

Którą metodę badania pionowości budowli wysmukłej przedstawiono na rysunku?
Ilustracja przedstawia metodę badania pionowości budowli wysmukłej, w tym przypadku komina, za pomocą bezpośredniego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Bezpośrednie rzutowanie polega na wyznaczaniu położenia elementu obiektu przez rzutowanie kierunku (linii celowej) na płaszczyznę odniesienia i ocenę odchyłki od pionu. Na rysunku rozpoznaje się ją po schemacie z linią rzutującą i punktami odniesienia, bez obliczeń kątowych.

Pełne wyjaśnienie:

Badanie pionowości budowli wysmukłych (np. kominów, masztów, wież) można wykonywać różnymi metodami geodezyjnymi. W zadaniu należy rozpoznać metodę przedstawioną na schemacie pomiarowym.

"Bezpośredniego rzutowania." jest poprawne, gdy rysunek pokazuje wyznaczenie odchyłki od pionu poprzez rzutowanie kierunku obserwacji (linii celowej) na przyjętą płaszczyznę lub linię odniesienia, a następnie odczyt/wyznaczenie przesunięcia punktu obiektu względem tej referencji. Charakterystyczne jest to, że idea opiera się na geometrii rzutowania, a nie na obliczaniu wysokości i przesunięć z kątów i odległości.

Dlaczego pozostałe odpowiedzi są niepoprawne w takim przypadku:

  • "Trygonometryczną." wybiera się, gdy schemat i opis wskazują na wykorzystanie zależności trygonometrycznych (kąty pionowe/poziome, odległości) do obliczenia przemieszczeń lub odchyłek. Jeśli na rysunku nie ma typowego układu z mierzonymi kątami i bazą pomiarową, nie jest to metoda trygonometryczna.
  • "Skaningu laserowego." dotyczy pozyskania chmury punktów skanerem i późniejszej analizy osiowości/pionowości z danych 3D. Na schematach zwykle pojawia się stanowisko skanera, wiązka skanująca lub informacja o chmurze punktów; brak takich elementów wskazuje, że to nie skaning.
  • "Stałej prostej." opiera się na utrzymaniu/odtworzeniu stałej linii odniesienia w przestrzeni (np. z wykorzystaniem osi celowej jako stałej prostej) i porównywaniu położenia obiektu do tej linii w kolejnych przekrojach lub epokach. Jeżeli rysunek wskazuje stricte rzutowanie na odniesienie, a nie koncept stałej prostej jako trwałej linii, ta odpowiedź nie pasuje.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi wypisz 2–3 cechy widoczne na schemacie (czy są kąty i baza, czy jest skaner i chmura punktów, czy jest linia rzutująca i odniesienie). Dopiero potem dopasuj nazwę metody do cech, a nie do ogólnego skojarzenia z kontrolą pionowości.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To pomiar geodezyjny, którego celem jest określenie odchylenia obiektu (np. komina lub masztu) od pionu. Wynikiem jest informacja, o ile i w jakim kierunku oś obiektu odbiega od położenia idealnie pionowego, zwykle w wybranych przekrojach lub na wierzchołku.
Szukaj elementów wskazujących na rzutowanie linii celowej lub kierunku na odniesienie (linia/płaszczyzna) oraz porównanie położenia punktu obiektu względem tej referencji. Zwykle nie ma tam akcentu na obliczenia z kątów, tylko na geometrię rzutowania i odczyt przesunięcia.
Obie metody mogą używać podobnych instrumentów (np. teodolit/tachimetr) i dotyczą odchyłek od pionu. Różnica jest w logice: trygonometryczna opiera się na obliczeniach z kątów i odległości, a rzutowanie bezpośrednie na wyznaczeniu odchyłki przez rzut (kierunek) na odniesienie.
Skaning wybiera się, gdy potrzebna jest pełna informacja 3D o powierzchni obiektu (np. deformacje, lokalne wybrzuszenia) i szybkie pozyskanie wielu punktów. Potem pionowość wyznacza się analitycznie z chmury punktów, np. dopasowując oś lub powierzchnię do danych.
Częste źródła błędów to: niewłaściwe punkty odniesienia, błędy centrowania i poziomowania instrumentu, refrakcja i warunki atmosferyczne, drgania obiektu (wiatr), ograniczona widoczność, a także błędy interpretacji schematu i pomylenie metody pomiaru.
To podejście oparte na przyjęciu i utrzymaniu stałej linii odniesienia (prostej) oraz odnoszeniu do niej położenia punktów obiektu. W praktyce wymaga konsekwentnego odtwarzania tej samej geometrii odniesienia, aby porównania w czasie były miarodajne.
Najlepiej przerobić zestaw schematów z geodezji inżynieryjnej i do każdego dopisać 2–3 cechy rozpoznawcze. Ćwicz rozróżnianie: czy na rysunku są kąty i baza (trygonometria), czy skaner i chmura (skaning), czy rzut i odniesienie (rzutowanie).
W zadaniach typowo rozpoznawczych (jak to) zwykle nie. Odpowiedź wynika z analizy schematu i charakterystycznych elementów metody. Obliczenia pojawiają się dopiero w kolejnych zadaniach, gdy trzeba policzyć odchyłkę w milimetrach/metrach z pomierzonych danych.
W zależności od metody mogą to być instrumenty optyczne (teodolit, tachimetr), instrumenty do pomiaru odległości, a także skanery laserowe. Dobór zależy od wymaganej dokładności, możliwości obserwacji obiektu, czasu pomiaru i tego, czy potrzebujesz punktów wybranych, czy pełnego modelu 3D.
Najczęściej wybierają "nowocześnie brzmiącą" odpowiedź (np. skaning) bez analizy rysunku, mylą podobne nazwy (stała prosta vs rzutowanie) oraz nie zwracają uwagi, czy schemat pokazuje pomiary kątowe. Pomaga zasada: najpierw cechy z rysunku, potem nazwa metody.
info

Około 44% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Bezpośrednie rzutowanie polega na wyznaczaniu położenia elementu obiektu przez rzutowanie kierunku (linii celowej) na płaszczyznę odniesienia i ocenę odchyłki od pionu."

Materiały:

  • Podręczniki i skrypty z geodezji inżynieryjnej (działy: pomiary kontrolne, pionowość budowli)
  • Instrukcje i materiały dydaktyczne z zakresu pomiarów realizacyjnych w geodezji
  • Zestawy przykładowych schematów pomiarowych do rozpoznawania metod

Aktualizacja pytania: 31.03.2026
