KWALIFIKACJA ELM3 - CZERWIEC 2017 (test 2)

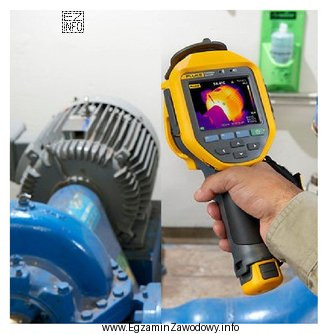

Kontrola temperatury pracy silnika metodą termowizyjną polega na rejestrowaniu promieniowania podczerwonego emitowanego przez obiekt i przetwarzaniu go na obraz (termogram), na którym widać rozkład temperatury. W praktyce utrzymania ruchu jest to metoda szybka, bezdotykowa i szczególnie przydatna wtedy, gdy silnik pracuje pod obciążeniem i nie można bezpiecznie przykładać czujników do obudowy.

Dlaczego poprawna jest odpowiedź "termowizyjną":

• umożliwia ocenę temperatury z pewnej odległości, bez przerywania pracy,
• pokazuje nie tylko jedną wartość, ale mapę temperatur – łatwo wskazać punkt przegrzewania (np. okolice łożysk, połączeń, kanałów wentylacyjnych),
• często stosuje się ją do diagnostyki napędów i elementów elektrycznych współpracujących z silnikiem.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście:

• "Ultradźwiękową" – badania ultradźwiękowe w diagnostyce maszyn dotyczą zwykle zjawisk akustycznych (np. tarcia, nieszczelności, wyładowań), a nie bezpośredniego pomiaru temperatury. Można nimi wykrywać przyczyny przyszłego wzrostu temperatury, ale sama metoda nie przedstawia temperatury na obrazie.
• "Termometryczną" – termometria to ogólna grupa pomiarów temperatury (często kontaktowych: termopary, czujniki rezystancyjne). Jeśli na rysunku widać kamerę/termogram, to nie jest to typowy pomiar termometrem punktowym, tylko obrazowanie termiczne.
• "Segera" – to określenie kojarzone z inną dziedziną (stosowane do oceny temperatury w procesach wysokotemperaturowych), a nie z bieżącą diagnostyką silników w mechatronice. W praktyce kontroli pracy silnika taka odpowiedź nie opisuje standardowej metody inspekcyjnej.

Wskazówka egzaminacyjna: gdy w zadaniu pojawia się obraz z "plamami" kolorów i skalą temperatur (termogram), właściwym skojarzeniem jest termowizja, a nie czujnik dotykowy czy ultradźwięki.
