KWALIFIKACJA BUD21 - STYCZEŃ 2020



PYTANIE NR 14.

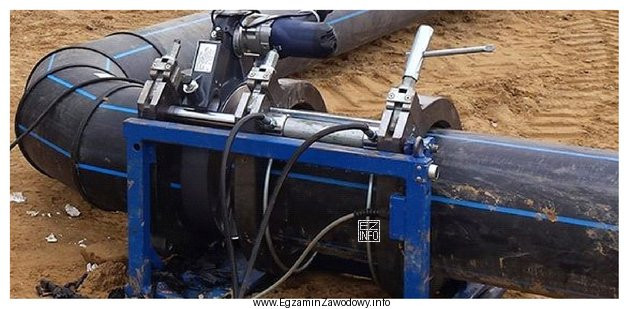

Którą metodę łączenia rurociągów zastosowano na ilustracji?
Ilustracja przedstawia proces łączenia rurociągów metodą zgrzewania.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgrzewanie jest metodą trwałego (nierozłącznego) łączenia, polegającą na uplastycznieniu i połączeniu materiału w strefie styku elementów. W odróżnieniu od zaciskania, skręcania (gwintu) i klejenia nie wykorzystuje nakrętek/kształtek zaciskowych ani warstwy kleju, lecz zespolenie materiału po podgrzaniu.

Pełne wyjaśnienie:

Odpowiedź "Zgrzewanie" dotyczy połączenia, w którym elementy rurociągu są łączone przez podgrzanie strefy styku (do stanu uplastycznienia) i dociśnięcie, tak aby po ostygnięciu powstało jednolite, trwałe złącze. Taka metoda jest typowa m.in. dla niektórych systemów z tworzyw sztucznych i daje połączenie nierozłączne.

Dlaczego pozostałe odpowiedzi nie pasują jako nazwa tej metody?

  • "Zaciskanie" oznacza połączenie wykonywane przez mechaniczne dociśnięcie złączki (np. pierścieniem) odpowiednim narzędziem. Kluczową cechą jest odkształcenie elementu zaciskowego, a nie zespolenie materiału przez podgrzanie.
  • "Skręcanie" w praktyce instalacyjnej wiąże się zwykle z połączeniem gwintowanym, gdzie szczelność uzyskuje się przez dokręcenie gwintu oraz zastosowanie uszczelnienia (np. taśmy, pasty). Nie jest to proces termiczny.
  • "Klejenie" polega na użyciu kleju/rozpuszczalnika i wytworzeniu spoiny klejowej. W takim złączu kluczowa jest warstwa kleju, a nie stopienie i zespolenie materiału bazowego.

Wskazówka egzaminacyjna: rozpoznając metodę łączenia, szukaj cech charakterystycznych technologii (elementy zaciskowe, gwint, ślady kleju lub cechy połączenia po procesie termicznym). To pozwala ograniczyć typowe pomyłki między metodami mechanicznymi i nierozłącznymi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zgrzewanie rurociągów?
Zgrzewanie to metoda trwałego łączenia elementów rur, w której strefa styku jest podgrzewana, a następnie elementy są dociśnięte i pozostawione do ostygnięcia. Połączenie staje się nierozłączne, bo materiał w miejscu styku ulega zespoleniu.
Jak odróżnić zgrzewanie od klejenia rur na zdjęciu?
Przy klejeniu zwykle występuje warstwa kleju lub charakterystyczny ślad po rozpuszczalniku na krawędziach. Przy zgrzewaniu kluczowa jest strefa zespolenia po procesie termicznym (brak typowej spoiny klejowej). W praktyce porównuje się też rodzaj kształtek i technologii systemu.
Dlaczego zgrzewanie uznaje się za połączenie nierozłączne?
W zgrzewaniu elementy są zespolone materiałowo w miejscu styku po podgrzaniu i ostygnięciu. Nie da się ich rozkręcić ani rozpiąć jak złączki mechanicznej. Demontaż zwykle wymaga uszkodzenia złącza (np. przecięcia), co jest cechą połączeń nierozłącznych.
Kiedy stosuje się zaciskanie zamiast zgrzewania?
Zaciskanie wybiera się, gdy system rurowy jest do tego przeznaczony i potrzebna jest szybka technologia montażu z użyciem zaciskarki. Stosuje się je m.in. tam, gdzie łatwiej wykonać pracę bez procesów termicznych, ale nadal trzeba trzymać się wymagań producenta i właściwego doboru szczęk.
Jakie są typowe błędy przy rozpoznawaniu połączeń rur na egzaminie?
Najczęściej myli się połączenia zaciskowe ze zgrzewanymi, bo oba mogą wyglądać "gładko" z pewnej odległości. Inny błąd to utożsamianie skręcania z każdą złączką, mimo braku gwintu. Pomaga szukanie elementu mechanicznego (pierścień, nakrętka) lub śladów kleju.
Co oznacza skręcanie rurociągów w praktyce instalacyjnej?
Skręcanie najczęściej odnosi się do połączeń gwintowanych: dwa elementy z gwintem są dokręcane, a szczelność zapewnia dodatkowe uszczelnienie. To metoda rozłączna, używana często w instalacjach metalowych i przy armaturze, ale nie jest procesem termicznym jak zgrzewanie.
Jakie narzędzia są potrzebne do zgrzewania rur?
W zależności od technologii systemu rurowego stosuje się odpowiednią zgrzewarkę oraz osprzęt dopasowany do średnicy (np. końcówki/grzałki). Ważne są też narzędzia do przygotowania końców rur (cięcie, gratowanie, czyszczenie), bo jakość przygotowania wpływa na szczelność złącza.
Dlaczego dobór metody łączenia zależy od materiału rury?
Różne materiały mają inne właściwości: nie każdy materiał da się kleić, nie każdy nadaje się do zgrzewania, a gwintowanie może osłabiać cienkościenne elementy. Dlatego systemy rurowe mają określone technologie łączenia, a ich nieprzestrzeganie zwiększa ryzyko nieszczelności i awarii.
Czy zgrzewanie zawsze daje szczelniejsze połączenie niż zaciskanie?
Nie zawsze "zawsze" – szczelność zależy od poprawności wykonania i zgodności z technologią systemu. Zgrzewanie może dawać bardzo trwałe złącze, ale błędy w temperaturze, czasie lub przygotowaniu końców pogarszają efekt. Zaciskanie też bywa bardzo szczelne, jeśli użyto właściwych narzędzi i złączek.
Jak przygotować się do pytań o łączenie rurociągów na BUD.21?
Ucz się po zdjęciach i rzeczywistych elementach: rury, kształtki, złączki, przykłady złączy. Zrób listę cech rozpoznawczych dla zgrzewania, zaciskania, gwintu i klejenia. Na egzaminie analizuj detale: elementy mechaniczne, warstwę kleju, charakter złącza po procesie termicznym.
info

Statystycznie 62% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że zgrzewanie jest metodą trwałego (nierozłącznego) łączenia, polegającą na uplastycznieniu i połączeniu materiału w strefie styku elementów.

Materiały:

  • Podręczniki i materiały dydaktyczne z zakresu montażu instalacji sanitarnych (łączenie rur z tworzyw i metali)
  • Instrukcje producentów systemów rurowych (PP/PE) dotyczące zgrzewania i kontroli złączy
  • Materiały szkoleniowe z zajęć praktycznych: rozpoznawanie połączeń na przykładach złączek i kształtek
