KWALIFIKACJA INF1 - CZERWIEC 2020

W praktyce utrzymania torów telekomunikacyjnych rozróżnia się dwie główne logiki diagnostyki:

• Pomiary transmisyjne – oceniają, czy tor jako całość spełnia wymagane parametry przesyłowe na końcach łącza. Wynik dotyczy relacji nadajnik–odbiornik (np. strata/tłumienie całkowite), a nie "mapy" zdarzeń po drodze.
• Pomiary reflektometryczne – służą do analizy toru w funkcji odległości: pomagają wykrywać i lokalizować nieciągłości, odbicia i zdarzenia na trasie łącza. Ich istotą jest obserwacja odpowiedzi/odbicia powracającego sygnału.

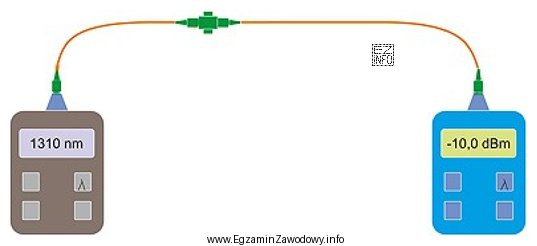

Dlatego odpowiedź "Transmisyjną dla torów optycznych." jest poprawna wtedy, gdy rysunek przedstawia pomiar wykonywany na torze światłowodowym metodą końcową (end-to-end), typową dla weryfikacji parametrów przesyłowych łącza.

Pozostałe odpowiedzi są błędne z następujących powodów:

• "Transmisyjną dla torów miedzianych." – byłaby właściwa, gdyby ilustracja jednoznacznie wskazywała tor miedziany (np. charakterystyczne złącza i przyrząd do pomiaru torów metalicznych). Jeśli rysunek dotyczy światłowodu, ta opcja odpada.
• "Reflektometryczną dla torów optycznych." – reflektometria optyczna jest inną metodą: jej celem jest analiza wzdłużna łącza (zdarzenia vs odległość). Nie należy jej mylić z pomiarem transmisyjnym, który weryfikuje parametry na końcach toru.
• "Reflektometryczną dla torów miedzianych." – analogicznie, reflektometria w torach miedzianych dotyczy lokalizowania uszkodzeń/nieciągłości w kablu metalicznym. Jeśli rysunek prezentuje tor optyczny i pomiar końcowy, ta opcja jest nieadekwatna.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi najpierw ustal rodzaj toru (optyczny vs miedziany), a dopiero potem cel pomiaru (parametry transmisyjne końcowe vs lokalizacja zdarzeń wzdłuż trasy). Taki dwuetapowy schemat ogranicza pomyłki wynikające z podobieństwa nazw opcji.
