KWALIFIKACJA BUD18 - CZERWIEC 2023 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

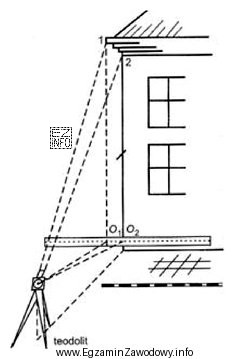

Na rysunku zobrazowano metodę rzutowania, stosowaną podczas inwentaryzacji elewacji budynku, gdy nie ma możliwości bezpośredniego pomiaru odległości poziomych między punktami. Metoda ta polega na wykorzystaniu teodolitu do pomiaru kątów i odległości. Na ilustracji widać, jak instrument ustawiony jest przed budynkiem, a linie przerywane reprezentują linie celowe skierowane na charakterystyczne punkty elewacji. Punkty te są następnie rzutowane na płaszczyznę poziomą (linia przerywana na dole rysunku), co pozwala na określenie ich położenia w planie. Ta technika umożliwia dokładne pomiary bez konieczności bezpośredniego dostępu do wszystkich elementów elewacji.
