KWALIFIKACJA BUD19 - STYCZEŃ 2020



PYTANIE NR 26.

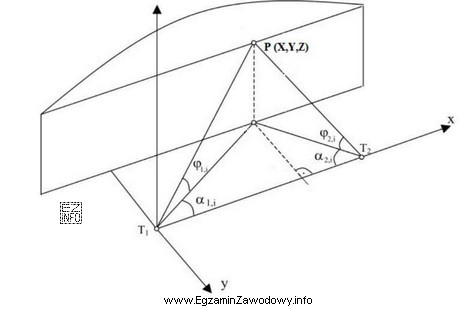

Którą metodę pomiaru współrzędnych punktu dźwigara dachowego hali przemysłowej przedstawiono na rysunku?
Ilustracja przedstawia metodę pomiaru współrzędnych punktu dźwigara dachowego w hali przemysłowej, co jest istotne w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wcięcie przestrzenne służy do wyznaczenia współrzędnych punktu w przestrzeni na podstawie obserwacji wykonanych z co najmniej dwóch stanowisk (przecięcie kierunków/promieni w 3D). Metoda biegunowa opiera się typowo na jednym stanowisku i pomiarze kierunku oraz odległości, ortogonalna na odkładaniu prostopadłych, a niwelacja dotyczy głównie wysokości.

Pełne wyjaśnienie:

Metoda wcięcia przestrzennego polega na wyznaczeniu położenia punktu w przestrzeni (współrzędne 3D) przez wykorzystanie obserwacji wykonanych z kilku znanych stanowisk. W praktyce oznacza to, że położenie punktu wynika z geometrii przecięcia wyznaczonych kierunków (i ewentualnie odległości) prowadzonych z różnych miejsc, co pozwala odtworzyć jego współrzędne.

Odpowiedź "Wcięcia przestrzennego." jest właściwa, ponieważ ta metoda jest charakterystyczna dla sytuacji, w których punkt jest trudno dostępny (np. na konstrukcji dachu) i wyznacza się go przez "wcięcie" z zewnątrz, zamiast bezpośredniego domiaru w układzie prostokątnym. W geodezji inżynieryjnej jest to typowe podejście przy obsłudze montażu i kontroli konstrukcji.

Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu rozumienia metod:

  • "Ortogonalną." – metoda ortogonalna (domiary prostokątne) opiera się na odkładaniu odległości w dwóch prostopadłych kierunkach od linii odniesienia/osi. Jej znak rozpoznawczy to wyraźna geometria kątów prostych i domiarów w układzie lokalnym, a nie przecięcie kierunków z kilku stanowisk.
  • "Biegunową." – metoda biegunowa polega zwykle na wyznaczeniu punktu z jednego stanowiska instrumentu przez pomiar kierunku (kąta) i odległości do punktu (często także wysokości instrumentu/pryzmatu). Jeśli rysunek przedstawia rozwiązanie oparte o więcej niż jedno stanowisko i przecięcie obserwacji, to nie jest to typowy obraz metody biegunowej.
  • "Niwelacji geometrycznej." – niwelacja geometryczna służy przede wszystkim do wyznaczania różnic wysokości i rzędnych (składnik Z), a nie pełnego położenia punktu w przestrzeni (X, Y, Z). Sama w sobie nie jest metodą wyznaczania współrzędnych punktu konstrukcji w sensie przestrzennym.

Wskazówka egzaminacyjna: przy rozpoznawaniu metody z rysunku najpierw ustal, czy schemat pokazuje jeden instrument i pomiar do punktu (często biegunowa), czy kilka stanowisk "celujących" do jednego punktu (wcięcie). Następnie sprawdź, czy występują elementy prostopadłości (ortogonalna) albo łaty i pozioma linia celowa (niwelacja).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wcięcie przestrzenne w geodezji?
Wcięcie przestrzenne to metoda wyznaczania współrzędnych punktu w 3D na podstawie obserwacji wykonanych z co najmniej dwóch znanych stanowisk. Położenie punktu wynika z geometrii przecięcia wyznaczonych kierunków (i/lub odległości), co jest przydatne przy punktach trudno dostępnych.
Jak odróżnić wcięcie przestrzenne od metody biegunowej na rysunku?
Najczęściej metoda biegunowa pokazuje jedno stanowisko instrumentu i pomiar do punktu (kierunek + odległość). Wcięcie przestrzenne zwykle wymaga dwóch lub więcej stanowisk "celujących" do tego samego punktu, a współrzędne wynikają z przecięcia obserwacji.
Dlaczego niwelacja geometryczna nie służy do wyznaczania pełnych współrzędnych punktu?
Niwelacja geometryczna jest metodą wysokościową: pozwala wyznaczać różnice wysokości i rzędne (składnik Z). Do pełnych współrzędnych (X, Y, Z) potrzebujesz jeszcze informacji sytuacyjnej, której sama niwelacja nie dostarcza.
Co oznacza metoda ortogonalna w pomiarach geodezyjnych?
Metoda ortogonalna (domiary prostokątne) wyznacza punkt przez odkładanie odległości w dwóch prostopadłych kierunkach względem linii bazowej/osi. Charakterystyczne są kąty proste i domiary poprzeczne oraz podłużne, a nie przecięcie kierunków z wielu stanowisk.
Kiedy stosuje się wcięcie przestrzenne na budowie hali przemysłowej?
Stosuje się je, gdy punkt jest wysoko lub trudno dostępny (np. na dźwigarze dachowym) i nie da się łatwo wykonać domiarów w terenie. Wtedy wyznacza się jego położenie z bezpiecznych stanowisk osnowy realizacyjnej, wykorzystując geometrię obserwacji.
Jakie instrumenty są typowe do takich pomiarów współrzędnych punktu konstrukcji?
Najczęściej używa się tachimetru/total station, bo umożliwia pomiar kierunków i odległości oraz pracę w układzie współrzędnych. W praktyce liczy się też stabilna osnowa, poprawne centrowanie oraz kontrola błędów, zwłaszcza przy pomiarach na wysokości.
Czy do wcięcia przestrzennego potrzebne są co najmniej dwa punkty osnowy?
Tak, idea wcięcia polega na wykorzystaniu obserwacji z więcej niż jednego znanego stanowiska, aby jednoznacznie odtworzyć położenie punktu. Im lepsza geometria (odpowiedni kąt przecięcia kierunków) i więcej niezależnych obserwacji, tym większa wiarygodność wyniku.
Jakie błędy najczęściej mylą uczniów między wcięciem a biegunową?
Częsty błąd to założenie, że każdy szkic z instrumentem i celową oznacza metodę biegunową. Warto sprawdzić, czy na schemacie jest jedno stanowisko czy kilka, i czy wynik ma wynikać z przecięcia obserwacji. Mylą też cele pomiaru: 3D vs tylko sytuacja.
Jakie dane obserwacyjne są wykorzystywane w wyznaczaniu współrzędnych punktu?
W zależności od metody mogą to być kierunki (kąty), odległości, a w zadaniach przestrzennych także informacje wysokościowe (np. kąty pionowe, wysokość instrumentu i celu). W wcięciach kluczowe jest, że obserwacje pochodzą z kilku znanych stanowisk.
Jak przygotować się do zadań z rozpoznawania metod pomiaru na egzaminie geodety?
Ćwicz rozpoznawanie schematów: jedno stanowisko (często biegunowa), kilka stanowisk do jednego punktu (wcięcie), prostopadłe domiary (ortogonalna), łaty i linia pozioma (niwelacja). Rób krótkie notatki z cech rozpoznawczych.
info

To pytanie poprawnie rozwiązuje 26% zdających egzamin. bardzo trudne

Eksperci podkreślają: "Wcięcie przestrzenne służy do wyznaczenia współrzędnych punktu w przestrzeni na podstawie obserwacji wykonanych z co najmniej dwóch stanowisk (przecięcie kierunków/promieni w 3D)."

Materiały:

  • Skrypty/rozdziały z geodezji inżynieryjnej dotyczące wyznaczania współrzędnych metodami wcięć
  • Materiały dydaktyczne o metodach: biegunowej, ortogonalnej oraz niwelacji geometrycznej (porównanie zastosowań)
  • Zbiory zadań egzaminacyjnych z interpretacją rysunków schematów pomiarowych
