KWALIFIKACJA BUD19 - CZERWIEC 2020

Wyjaśnienie poprawnej odpowiedzi:

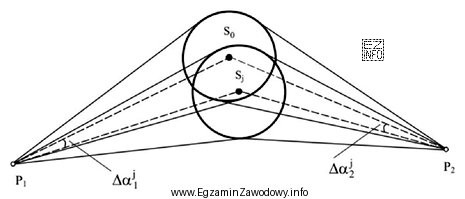

Na rysunku przedstawiono metodę pomiaru wychylenia osi komina od pionu za pomocą dwusiecznych. Metoda ta polega na wykorzystaniu dwóch punktów pomiarowych (P₁ i P₂) i wyznaczeniu dwusiecznych kątów Δα₁ i Δα₂, które przecinają się w punkcie S₁, będącym rzeczywistym położeniem osi komina. Punkt S₀ to teoretyczne położenie osi komina. Przesunięcie między S₀ a S₁ wskazuje na wychylenie osi komina od pionu.
