KWALIFIKACJA BUD18 - STYCZEŃ 2024

PYTANIE NR 31.

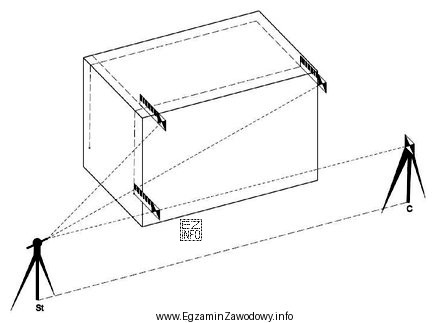

Którą metodę przenoszenia osi konstrukcyjnych przedstawiono na zamieszczonym rysunku?
Ilustracja przedstawia schematyczny rysunek techniczny związany z geodezją, który pokazuje metodę przenoszenia osi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda "stałej prostej" polega na wyznaczeniu i utrwaleniu kierunku osi jako jednej, niezmiennej linii odniesienia (prostej), względem której odkłada się położenie punktów osi.
"Pionowanie" dotyczy przenoszenia w pionie, "przecięcia kierunków" opiera się na przecięciu dwóch celowych, a "rzutowanie" na odwzorowaniu punktów na inną płaszczyznę.

Pełne wyjaśnienie:

W geodezyjnej obsłudze budowy metody przenoszenia (odtwarzania) osi konstrukcyjnych rozróżnia się m.in. po tym, jaki jest mechanizm wyznaczenia położenia osi: czy jest to przeniesienie w pionie, wyznaczenie punktu jako przecięcia, czy utrwalenie stałego kierunku.

"Stałej prostej" oznacza sytuację, w której oś (lub kierunek osi) jest reprezentowana jako jedna, ustalona prosta – linia odniesienia. W praktyce sprowadza się to do wyznaczenia i utrwalenia kierunku, a następnie odkładania od niego wymaganych odległości/położeń punktów osi. Taki schemat na rysunku zwykle akcentuje jedną linię/kierunek jako podstawę konstrukcji.

Odpowiedź "Pionowania" jest nieadekwatna, gdyż pionowanie dotyczy przede wszystkim przeniesienia położenia punktu/osi na inną wysokość (np. na kolejną kondygnację) wzdłuż kierunku pionu. Jeżeli rysunek przedstawia wyznaczanie w planie (na tym samym poziomie) i nie ma elementu transferu pionowego, nie jest to pionowanie.

Odpowiedź "Rzutowania" bywa mylona z pionowaniem, ale w ujęciu tyczeniowym "rzutowanie" odnosi się do odwzorowania (projekcji) punktów na inną płaszczyznę/element odniesienia. Jeżeli konstrukcja opiera się na utrzymaniu stałego kierunku prostej, a nie na projekcji punktu, nie jest to rzutowanie.

Odpowiedź "Przecięć kierunków" opisuje metodę, w której położenie punktu (np. punktu osi) wyznacza się jako przecięcie dwóch wyznaczonych kierunków (dwóch celowych z różnych stanowisk). Na schemacie powinny być czytelne dwa niezależne kierunki prowadzące do punktu przecięcia. Gdy kluczowy jest jeden kierunek (stała prosta), a nie przecięcie dwóch kierunków, ta metoda odpada.

Wskazówka egzaminacyjna: najpierw ustal, czy rysunek pokazuje przeniesienie w pionie, przecięcie dwóch celowych, czy utrwalenie jednej linii odniesienia. Dopiero potem dobierz nazwę metody.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To metoda, w której oś (kierunek osi) wyznacza się jako jedną stałą linię odniesienia i utrwala w terenie. Następnie punkty osi lub elementy konstrukcji wyprowadza się względem tej prostej przez odkładanie kierunków i/lub odległości zgodnie z projektem.
Szukaj schematu z dwoma niezależnymi kierunkami (dwie celowe z różnych stanowisk), które przecinają się w wyznaczanym punkcie. Kluczową cechą jest to, że punkt wynika z geometrii przecięcia, a nie z jednego utrwalonego kierunku.
Pionowanie dotyczy przeniesienia położenia wzdłuż pionu (na inną wysokość, np. wyżej). Rzutowanie/projekcja dotyczy odwzorowania punktu na płaszczyznę/element odniesienia. W zadaniach o osiach decyduje, czy zmienia się wysokość i czy używa się pionu.
Najczęściej wtedy, gdy potrzebny jest stabilny kierunek odniesienia do tyczenia wielu punktów osi (np. na placu budowy), a warunki pozwalają utrwalić linię/kierunek w terenie. Ułatwia to odtwarzanie osi w trakcie kolejnych etapów robót.
W praktyce wykorzystuje się instrumenty do wyznaczania kierunków i linii: np. teodolit/tachimetr do tyczenia kierunku oraz elementy stabilizacji punktów. Dobór sprzętu zależy od wymaganej dokładności, warunków widoczności i organizacji osnowy realizacyjnej.
To zestaw czynności geodezyjnych, które pozwalają wyznaczyć i odtworzyć w terenie osie projektowanej konstrukcji (np. budynku). Obejmuje to tyczenie kierunków i punktów osi oraz ich kontrolę w czasie realizacji robót.
Typowe błędy to: mylenie pionowania z rzutowaniem, automatyczne wybieranie "przecięć kierunków" przy obecności dwóch linii bez sprawdzenia, czy to celowe, oraz pomijanie faktu, że "stała prosta" akcentuje jeden utrwalony kierunek jako bazę tyczenia.
W klasycznym ujęciu geodezyjnym punkt z przecięcia kierunków wynika z dwóch niezależnie wyznaczonych kierunków, co zwykle oznacza dwa stanowiska lub dwa różne kierunki odniesienia. W zadaniach egzaminacyjnych rozpoznasz ją po schemacie z wyraźnym przecięciem celowych.
Najczęściej w obszarze geodezji realizacyjnej: tyczenie obiektów, osnowy realizacyjne, kontrola położenia elementów konstrukcji. Zadania mogą wymagać rozpoznania metody z rysunku, doboru sposobu postępowania lub wskazania właściwego pojęcia.
Pomaga nauka przez cechę rozpoznawczą: pionowanie = pion/zmiana wysokości, przecięcia kierunków = punkt z przecięcia dwóch celowych, stała prosta = utrwalony jeden kierunek linii, rzutowanie = projekcja na płaszczyznę/element. Ćwicz na schematach i opisuj je własnymi słowami.
