KWALIFIKACJA BUD18 - CZERWIEC 2019

PYTANIE NR 28.

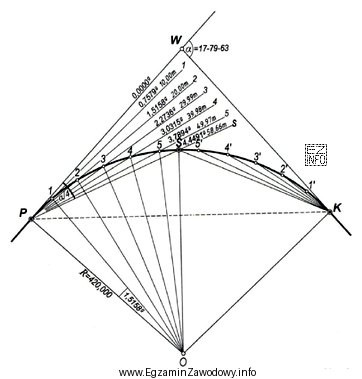

Którą metodę tyczenia punktów pośrednich łuku kołowego przedstawia szkic?
Ilustracja przedstawia metodę tyczenia punktów pośrednich łuku kołowego, co jest częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda biegunowa polega na wyznaczaniu punktu z jednego stanowiska przez odłożenie kierunku (kąta) oraz odległości do tyczonego punktu. Na szkicach zwykle widać jedno stanowisko instrumentu i promieniście odkładane kierunki/odcinki do punktów pośrednich łuku, co odróżnia ją od wcięć liniowych i przecięć kierunków.

Pełne wyjaśnienie:

W tyczeniu punktów pośrednich łuku kołowego można stosować różne metody, ale rozpoznanie metody na szkicu opiera się na tym, jakie obserwacje geometryczne prowadzą do wyznaczenia punktu.

Metoda biegunowa wyznacza punkt z jednego stanowiska instrumentu: odkłada się kierunek (czyli kąt lub azymut względem kierunku odniesienia) oraz mierzy/odkłada odległość do tyczonego punktu. Na szkicu typowo pojawia się jedno stanowisko i "promieniście" poprowadzone odcinki lub kierunki do kolejnych punktów pośrednich łuku. To jest kluczowa cecha odróżniająca.

Odpowiedź "angielska" nie jest standardową nazwą podstawowej metody tyczenia punktów pośrednich łuku w typowym podziale metod (biegunowa, wcięcia, przecięcia). Może być kojarzona potocznie lub lokalnie, ale bez jednoznacznej definicji nie stanowi poprawnego rozpoznania metody na szkicu egzaminacyjnym.

Odpowiedź "wcięć liniowych" oznacza sytuację, w której punkt wyznacza się przez przecięcie dwóch odległości (dwa pomiary długości z dwóch punktów nawiązania). Na szkicu spodziewalibyśmy się dwóch bazowych punktów i dwóch łuków/odcinków odległości, a nie jednego stanowiska z kierunkiem i odległością.

Odpowiedź "przecięć kierunków" dotyczy wyznaczenia punktu przez przecięcie dwóch kierunków (dwóch prostych wyprowadzonych z dwóch stanowisk). W takim szkicu widać zwykle dwa stanowiska i dwa kierunki zbiegające się w punkcie. Jeżeli szkic pokazuje jedno stanowisko i odkładanie odległości do kolejnych punktów pośrednich, nie jest to przecięcie kierunków.

Na egzaminie warto zapamiętać regułę: biegunowa = jedno stanowisko + kąt i odległość; wcięcie liniowe = dwie odległości; przecięcie kierunków = dwa kierunki. Taka analiza pozwala szybko dopasować metodę do szkicu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Metoda biegunowa to wyznaczanie punktu z jednego stanowiska instrumentu poprzez odłożenie kierunku (kąta) oraz odległości do punktu. W praktyce tachimetr wyznacza kierunek na punkt i po zmierzeniu/odłożeniu odległości otrzymuje się położenie punktu w terenie.
Na szkicu metody biegunowej zwykle widać jedno stanowisko oraz promieniście poprowadzone linie do tyczonych punktów. Często zaznacza się też kierunek odniesienia i odkładane kąty. Jeśli punkt powstaje z "jednego miejsca" przez kierunek i odległość, to jest to układ biegunowy.
Wcięcie liniowe wyznacza punkt przez przecięcie dwóch odległości mierzonych z dwóch różnych punktów nawiązania. Metoda biegunowa korzysta z jednego stanowiska i pary obserwacji: kierunek + odległość. Różnią się więc liczbą stanowisk i typem obserwacji.
To wyznaczanie w terenie kolejnych punktów leżących na łuku między punktami głównymi (np. początek i koniec łuku). Punkty pośrednie ułatwiają realizację obiektu liniowego (drogi, toru, sieci) i kontrolę geometrii, gdy nie tyczy się ciągle, tylko w odstępach.
W przecięciu kierunków potrzebujesz dwóch stanowisk (dwóch punktów o znanych współrzędnych) i wyznaczasz punkt jako przecięcie dwóch prostych wyprowadzonych z tych stanowisk. W praktyce są to dwa kierunki/azymuty na wyznaczany punkt, a nie odległości, jak w metodach wcięć liniowych.
Nie zawsze. Środek i promień są wygodne w klasycznych konstrukcjach, ale w praktyce tyczenie punktów łuku można oprzeć także o dane projektowe w układzie współrzędnych, ciąg tyczeń biegunowych z osi trasy, albo metody wykorzystujące elementy trasy (np. kierunki stycznych i długości).
Najczęstszy błąd to patrzenie tylko na "linie" bez rozróżnienia, czy są to kierunki, czy odległości. Drugi błąd to pominięcie liczby stanowisk: metoda biegunowa ma zwykle jedno, a przecięcia/wcięcia często wymagają dwóch punktów bazowych. Pomaga szybka analiza: co się przecina?
Gdy masz dobre stanowisko z widocznością na tyczone punkty i możliwość stabilnego pomiaru odległości (np. tachimetrem). Jest wygodna przy tyczeniu wielu punktów z jednego miejsca, bo nie trzeba ciągle zmieniać stanowiska. Wymaga jednak dobrej orientacji instrumentu i kontroli błędów.
Najczęściej oblicza się współrzędne punktów pośrednich z parametrów łuku (promień, długość łuku, kąty, punkty główne) albo pobiera je z projektu cyfrowego. Następnie tyczy się je w terenie metodą biegunową lub inną, porównując wyniki z danymi projektowymi i wykonując kontrolę odchyłek.
Ucz się "po cechach rozpoznawczych": biegunowa (kierunek+odległość z jednego stanowiska), wcięcie liniowe (dwie odległości), przecięcie kierunków (dwa kierunki). Rozwiązuj zadania ze szkicami i opisuj własnymi słowami, jakie obserwacje prowadzą do punktu. To ogranicza pomyłki pamięciowe.
info

To pytanie poprawnie rozwiązuje 51% zdających egzamin. trudne

Eksperci podkreślają: "Metoda biegunowa polega na wyznaczaniu punktu z jednego stanowiska przez odłożenie kierunku (kąta) oraz odległości do tyczonego punktu."

Źródła:

  • Janusz Jachimski, "Geodezja inżynieryjna", rozdziały dotyczące tyczenia i trasowania (wydania akademickie, biblioteki uczelni technicznych) – weryfikacja pojęć: metoda biegunowa, wcięcia, przecięcia
  • Wojciech Przegon, "Geodezja inżynieryjna. Pomiary realizacyjne", rozdziały: tyczenie punktów i elementów geometrycznych trasy (podręcznik dydaktyczny)

Materiały:

  • Podręczniki do geodezji inżynieryjnej (działy: tyczenie, trasy, łuki kołowe)
  • Instrukcje/opracowania dydaktyczne dotyczące metod tyczenia (biegunowa, wcięcia, przecięcia)
  • Zadania praktyczne ze szkicami tyczenia łuków i analizą obserwacji (kąty/odległości)
