KWALIFIKACJA MEC8 - STYCZEŃ 2025



PYTANIE NR 16.

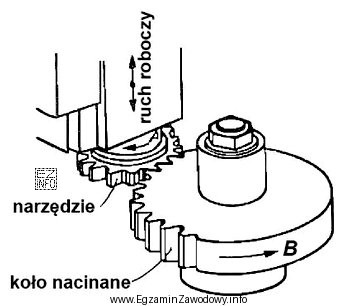

Którą metodę wykonywania uzębień przedstawia rysunek?
Ilustracja przedstawia proces technologiczny związany z wykonywaniem uzębień metodą dłutowania.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dłutowanie uzębień to metoda skrawania, w której narzędzie (dłutak o odpowiednim zarysie) wykonuje ruch posuwisto‑zwrotny i wytwarza zęby przez stopniowe zdejmowanie warstwy materiału. "Walcowanie" jest metodą plastyczną, "odlewanie" tworzy kształt w formie, a "napawanie" służy głównie do regeneracji/odbudowy, nie typowego nacinania zębów.

Pełne wyjaśnienie:

Metoda "Dłutowanie." jest poprawna, ponieważ dłutowanie uzębień (często kojarzone z wykonywaniem kół zębatych metodą kształtowania) polega na obróbce skrawaniem. Charakterystyczne jest to, że narzędzie wykonuje ruch posuwisto-zwrotny (jak w dłutowaniu/struganiu), a zarys zęba powstaje przez kolejne skrawania i odpowiedni ruch względny narzędzia oraz przedmiotu.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Napawanie." to technologia polegająca na nanoszeniu dodatkowego materiału (najczęściej w celu naprawy, wzmocnienia lub odtworzenia zużytych powierzchni). Nie jest to typowa metoda wykonywania uzębień od podstaw; może wystąpić przy regeneracji zębów, ale rysunki procesu napawania pokazują łuk/spoiwo i ścieg, a nie pracę narzędzia skrawającego.
  • "Odlewanie." polega na nadaniu kształtu przez wypełnienie formy ciekłym metalem. W odlewaniu nie występuje narzędzie skrawające tworzące ząb w sposób stopniowy; zarys uzyskuje się z geometrii formy. Jeśli na rysunku widać operację z narzędziem i warstwą skrawaną, to odlewanie nie pasuje.
  • "Walcowanie." (w kontekście uzębień: walcowanie/wykrawanie plastyczne uzębień) jest metodą obróbki plastycznej – zęby powstają przez odkształcenie materiału, zwykle z użyciem rolek/narzędzi tocznych pod naciskiem. W rysunkach walcowania typowe są elementy toczne i strefa zgniotu, a nie skrawanie wióra.

Wskazówka egzaminacyjna: przy pytaniach "co przedstawia rysunek?" najpierw rozpoznaj, czy jest to skrawanie (wiór, ostrze/narzędzie), plastyka (nacisk, zgniot, rolki) czy odlewanie (forma). Dopiero potem wybieraj konkretną metodę (np. dłutowanie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest dłutowanie uzębień?
Dłutowanie uzębień to metoda obróbki skrawaniem, w której zęby powstają przez stopniowe zdejmowanie materiału narzędziem wykonującym ruch posuwisto-zwrotny. Stosuje się ją m.in. do nacinania uzębień, gdy ważna jest dokładność i kontrola geometrii.
Jak rozpoznać na rysunku, że pokazano dłutowanie, a nie walcowanie?
W dłutowaniu zwykle rozpoznasz narzędzie skrawające i ideę ruchu posuwisto-zwrotnego (jak "dłutak"), czyli proces przypomina struganie. W walcowaniu dominują rolki/narzędzia toczne oraz odkształcenie plastyczne materiału, bez typowych cech skrawania.
Dlaczego napawanie nie jest typową metodą wykonywania uzębień?
Napawanie polega na dodawaniu materiału (najczęściej w naprawach i regeneracji). Uzębienia standardowo wykonuje się przez skrawanie, obróbkę plastyczną lub odlewanie. Napawanie może pomóc odtworzyć zużyty ząb, ale zwykle wymaga potem obróbki wykańczającej.
Kiedy stosuje się odlewanie kół zębatych?
Odlewanie stosuje się wtedy, gdy element ma powstać w formie i dopuszcza się późniejszą obróbkę wykańczającą, albo gdy ważna jest opłacalność przy określonych seriach i materiałach. W praktyce uzębienia odlewane często wymagają dalszej obróbki dla uzyskania dokładności i jakości powierzchni.
Jakie są typowe cechy procesu walcowania uzębień?
Walcowanie uzębień jest procesem plastycznym: materiał jest kształtowany przez nacisk narzędzi (rolek) i odkształcenie, a nie przez wiór. Typowe są duże siły, korzystne umocnienie warstwy wierzchniej i wysoka wydajność w produkcji, ale nie zawsze da się zastosować do każdego detalu.
Co jest najczęstszą pułapką w pytaniach o metody wykonywania uzębień z rysunku?
Najczęściej myli się skrawanie z obróbką plastyczną oraz wytwarzanie z regeneracją. Jeśli na rysunku widać narzędzie i wskazania na zdejmowanie materiału, to jest to skrawanie (np. dłutowanie). Gdy widać rolki i zgniot – plastyka (np. walcowanie).
Czy dłutowanie uzębień to to samo co frezowanie uzębień?
Nie. Obie metody są skrawaniem, ale różnią się ruchem i narzędziem. Dłutowanie bazuje na ruchu posuwisto-zwrotnym narzędzia, a frezowanie wykorzystuje narzędzie obrotowe. Na egzaminie warto odróżniać je po cechach kinematyki procesu widocznych na schemacie.
Jakie informacje z rysunku są kluczowe, by wskazać metodę wykonywania uzębień?
Kluczowe są: rodzaj narzędzia (ostrze, frez, rolka), kierunek i typ ruchu (obrotowy czy posuwisto-zwrotny) oraz to, czy materiał jest zdejmowany (wiór) czy kształtowany (odkształcenie). Te cechy zwykle wystarczają do wyboru metody.
Dlaczego w praktyce ślusarskiej ważne jest rozróżnienie dłutowania i napawania?
Bo prowadzą do innych decyzji warsztatowych. Dłutowanie dotyczy wytworzenia geometrii przez skrawanie, a napawanie dotyczy odbudowy materiału (napraw). Dobór niewłaściwej metody skutkuje złym planem technologii, większym kosztem i ryzykiem błędnej jakości uzębienia.
Jak przygotować się do rozpoznawania metod obróbki na egzaminie zawodowym?
Ćwicz rozpoznawanie procesów po 3 sygnałach: narzędzie, ruch, efekt (wiór/zgniot/forma). Rób krótkie fiszki z metod: dłutowanie, frezowanie, walcowanie, odlewanie, napawanie. Najlepiej korzystać z atlasów technologii i krótkich animacji, bo pamięć wzrokowa mocno pomaga w zadaniach z rysunkami.
info

To pytanie poprawnie rozwiązuje 54% zdających egzamin. trudne

Eksperci podkreślają: "Dłutowanie uzębień to metoda skrawania, w której narzędzie (dłutak o odpowiednim zarysie) wykonuje ruch posuwisto‑zwrotny i wytwarza zęby przez stopniowe zdejmowanie warstwy materiału."

Źródła:

  • https://pl.wikipedia.org/wiki/D%C5%82utowanie - dostęp 2026-03-02
  • https://pl.wikipedia.org/wiki/Ko%C5%82o_z%C4%99bate - dostęp 2026-03-02
  • https://en.wikipedia.org/wiki/Gear_shaper - dostęp 2026-03-02

Materiały:

  • Materiały dydaktyczne z technologii maszyn: rozdziały o wykonywaniu uzębień (dłutowanie, frezowanie, przeciąganie, walcowanie)
  • Filmy instruktażowe/animacje procesu dłutowania uzębień (gear shaping) pokazujące ruch narzędzia
  • Atlasy obróbki skrawaniem z ilustracjami narzędzi do nacinania uzębień

Aktualizacja pytania: 31.03.2026
