KWALIFIKACJA MEC5 - CZERWIEC 2024

PYTANIE NR 2.

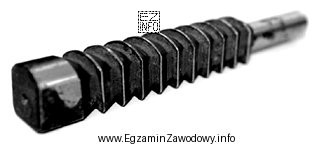

Którą obrabiarkę należy użyć w celu wykorzystania narzędzia przedstawionego na ilustracji?
Ilustracja przedstawia narzędzie przemysłowe, które jest prawdopodobnie przeciągaczem.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przeciągacz jest narzędziem przeznaczonym do procesu przeciągania, w którym kolejne zęby stopniowo zdejmują naddatek, najczęściej w otworach (np. rowki wpustowe, wielowypusty). Do wykorzystania takiego narzędzia stosuje się przeciągarkę, a nie tokarkę, wiertarkę ani frezarkę.

Pełne wyjaśnienie:

Proces przeciągania polega na skrawaniu realizowanym przez narzędzie wieloostrzowe, w którym kolejne zęby mają narastającą wysokość (lub odpowiednio ukształtowaną geometrię), dzięki czemu każdy następny ząb usuwa niewielką warstwę materiału. Taka budowa pozwala uzyskać wysoką dokładność i dobrą jakość powierzchni, szczególnie w obróbce kształtów wewnętrznych.

Odpowiedź "Przeciągarkę." jest właściwa, ponieważ to właśnie przeciągarka jest obrabiarką skonstruowaną do pracy z przeciągaczami: zapewnia odpowiedni, kontrolowany ruch roboczy (przeciąganie/przepychanie narzędzia) oraz mocowanie detalu i prowadzenie narzędzia tak, aby wykorzystać stopniowane zęby narzędzia.

  • "Frezarkę." wybiera się do obróbki frezami (np. walcowymi, tarczowymi, palcowymi). Frezowanie wymaga ruchu obrotowego narzędzia i posuwu, a przeciągacz typowo pracuje ruchem postępowym wzdłuż osi przeciągania.
  • "Wiertarkę." stosuje się do wykonywania i powiększania otworów wiertłami, rozwiertakami lub pogłębiaczami. Sama wiertarka nie jest przeznaczona do pracy narzędziem stopniowanym typu przeciągacz w klasycznym procesie przeciągania.
  • "Tokarkę." dobiera się głównie do toczenia, gdzie detal wykonuje ruch obrotowy, a narzędzie ma zwykle postać noża tokarskiego. To inna kinematyka i inne typowe narzędzia niż w przeciąganiu.

Wskazówka egzaminacyjna: jeśli na ilustracji widać długie narzędzie z szeregiem zębów, często o narastającej wysokości, myśl o przeciągaczu. Wtedy właściwą obrabiarką jest przeciągarka. Tokarka/frezarka/wiertarka pasują do innych grup narzędzi i ruchów roboczych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Przeciąganie to proces skrawania narzędziem wieloostrzowym, którego zęby są stopniowane. Narzędzie wykonuje ruch postępowy, a kolejne zęby zdejmują małe warstwy materiału, co pozwala uzyskać dokładny kształt i dobrą jakość powierzchni, często wewnątrz otworów.
Przeciągacz to narzędzie skrawające z szeregiem zębów ustawionych kolejno wzdłuż narzędzia. Rozpoznasz go po "długiej" budowie oraz zębach, które zwykle zmieniają wymiar (narastają), bo każdy kolejny ząb usuwa kolejną porcję naddatku.
Do pracy z przeciągaczem dobiera się przeciągarkę. To obrabiarka przeznaczona do procesu przeciągania, zapewniająca właściwy ruch roboczy narzędzia (przeciąganie lub przepychanie), prowadzenie narzędzia oraz stabilne mocowanie obrabianego detalu.
Frezarka jest projektowana pod narzędzia obrotowe (frezy) i kinematykę frezowania: obrót narzędzia oraz posuw. Przeciąganie typowo wykorzystuje ruch postępowy narzędzia z uzębieniem stopniowanym, więc bez specjalnych rozwiązań technologicznych frezarka nie jest właściwą obrabiarką do przeciągacza.
Zwykła wiertarka służy głównie do wiercenia i operacji podobnych (np. pogłębianie, rozwiercanie). Rowek wpustowy wykonywany przeciągaczem realizuje się na przeciągarce (lub w rozwiązaniach specjalnych), ponieważ potrzebne jest prowadzenie i odpowiedni ruch roboczy narzędzia stopniowanego.
Przeciąganie często stosuje się do obróbki kształtów wewnętrznych, takich jak rowki wpustowe, wielowypusty wewnętrzne czy profile w otworach. Metoda jest szczególnie opłacalna w produkcji seryjnej, gdy liczy się powtarzalność, dokładność i krótki czas cyklu.
Najczęściej myli się przeciągacz z frezem lub rozwiertakiem, bo wszystkie mają wiele ostrzy. Błąd wynika z pomijania cechy kluczowej: stopniowania zębów i przeznaczenia do ruchu postępowego. Warto też pamiętać, że tokarka i wiertarka mają inną typową kinematykę pracy.
Przeciągarka jest kojarzona z ruchem liniowym roboczym oraz mocowaniem, które umożliwia przeciąganie lub przepychanie narzędzia przez detal. W opisie stanowiska często pojawiają się słowa: "przeciąganie", "przeciągacz", "rowek wpustowy", "wielowypust" i "prowadzenie narzędzia".
Frezowanie lub toczenie wybiera się, gdy kształt jest łatwy do uzyskania narzędziami standardowymi, a produkcja jest jednostkowa lub małoseryjna. Przeciąganie wymaga narzędzia dedykowanego, więc staje się korzystne głównie przy większych seriach i powtarzalnych detalach.
Ucz się "par" narzędzie–obrabiarka: nóż–tokarka, frez–frezarka, wiertło–wiertarka, przeciągacz–przeciągarka. Ćwicz rozpoznawanie narzędzi na zdjęciach/rysunkach i łącz je z ruchem roboczym (obrotowy vs postępowy). To bardzo skraca czas odpowiedzi.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że przeciągacz jest narzędziem przeznaczonym do procesu przeciągania, w którym kolejne zęby stopniowo zdejmują naddatek, najczęściej w otworach (np. rowki wpustowe, wielowypusty).

Źródła:

  • https://pl.wikipedia.org/wiki/Przeci%C4%85ganie - dostęp 2026-03-01
  • https://pl.wikipedia.org/wiki/Przeci%C4%85garka - dostęp 2026-03-01
  • https://en.wikipedia.org/wiki/Broaching - dostęp 2026-03-01

Materiały:

  • Podręczniki i skrypty z "Technologii mechanicznej / obróbki skrawaniem" (działy: przeciąganie i narzędzia przeciągające)
  • Instrukcje stanowiskowe i BHP dla obsługi przeciągarek w pracowni szkolnej
  • Katalogi narzędzi: przykłady przeciągaczy do rowków wpustowych i wielowypustów

Aktualizacja pytania: 31.03.2026
