KWALIFIKACJA MEC9 - STYCZEŃ 2025

PYTANIE NR 18.

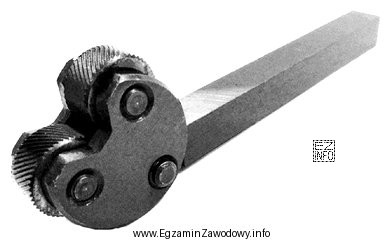

Którą operację można wykonać za pomocą narzędzia przedstawionego na zdjęciu?
Ilustracja przedstawia narzędzie mechaniczne używane do radełkowania, co jest procesem tworzenia wzorów lub rowków na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Radełkowanie wykonuje się narzędziem z rolkami/krążkami radełkującymi, które odciskają na obrabianym elemencie regularny wzór (np. "diament"). Skrobanie wymaga skrobaka, docieranie stosuje docieraki i pasty ścierne, a gładzenie realizuje się narzędziami do wygładzania/honowania, nie radełkiem.

Pełne wyjaśnienie:

Operacja radełkowania polega na wytworzeniu na powierzchni elementu regularnej faktury (najczęściej krzyżowej lub prostej), zwykle w celu poprawy chwytu, własności antypoślizgowych albo uzyskania dekoracyjnej struktury. Typowym narzędziem do tej operacji jest radełko: oprawka z jedną lub dwiema rolkami radełkującymi (krążkami z naciętym wzorem), które podczas pracy dociskają się do materiału i odciskają wzór.

Dlatego odpowiedź "Radełkowanie." jest poprawna: narzędzie ze zdjęcia (radełko) jest rozpoznawalne właśnie po rolkach/krążkach, które nie skrawają wióra jak nóż tokarski, tylko kształtują powierzchnię przez nacisk.

  • "Skrobanie." jest inną metodą obróbki wykończeniowej, wykonywaną ręcznie lub mechanicznie skrobakiem. Narzędzie do skrobania ma charakter ostrza/skrobaka i służy do miejscowego zbierania naddatku i korygowania przylegania, a nie do odciskania wzoru rolkami.
  • "Docieranie." realizuje się docierakami (np. pierścieniami, trzpieniami) oraz pastą ścierną. Celem jest bardzo wysoka dokładność i mała chropowatość przez mikroskrawanie ziarnami ściernymi. Radełko nie wykorzystuje past i docieraków, tylko rolki z profilem.
  • "Gładzenie." (często kojarzone z procesami typu honowanie/superfinishing) wykorzystuje elementy ścierne lub specjalne głowice wygładzające do poprawy jakości powierzchni. Takie narzędzia mają kamienie/taśmy/segmenty ścierne, a nie rolki z naciętym wzorem do tłoczenia faktury.

Wskazówka egzaminacyjna: jeśli na zdjęciu widać krążki/rolki z nacięciem, a celem jest uzyskanie wyraźnej struktury na powierzchni walcowej, najczęściej chodzi o radełkowanie. Jeśli pojawia się pasta ścierna lub docierak – to zwykle docieranie, a jeśli narzędzie przypomina skrobak – to skrobanie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Radełkowanie to operacja polegająca na odciskaniu na powierzchni (najczęściej walcowej) regularnego wzoru za pomocą rolek radełkujących. Stosuje się je, aby poprawić chwyt (antypoślizgowość), ułatwić montaż ręczny elementów lub uzyskać dekoracyjną fakturę.
Narzędzie do radełkowania (radełko) zwykle ma oprawkę oraz jedną lub dwie rolki/krążki z naciętym wzorem. Rolki są dociskane do obrabianego elementu i "tłoczą" wzór. To cecha odróżniająca radełko od noży tokarskich i skrobaków.
Radełkowanie kształtuje powierzchnię przez nacisk rolek i tworzy wyraźną fakturę. Docieranie to obróbka z użyciem docieraka i materiału ściernego (np. pasty), której celem jest bardzo mała chropowatość i wysoka dokładność wymiarowa, a nie wykonanie wzoru.
Skrobanie polega na miejscowym zeskrobywaniu nierówności skrobakiem, często w celu dopasowania powierzchni współpracujących. Radełkowanie nie usuwa materiału w taki sposób, tylko odciska wzór rolkami. Inne są narzędzia, efekt i typowe zastosowania.
Gładzenie stosuje się wtedy, gdy celem jest poprawa jakości powierzchni (zmniejszenie chropowatości, poprawa śladu obróbki) i uzyskanie lepszych własności tribologicznych. Radełkowanie wybiera się, gdy potrzebna jest faktura/ryflowanie, a nie "wygładzenie" powierzchni.
Najczęściej radełkuje się pokrętła, tuleje, gałki, nakrętki radełkowane, uchwyty i inne elementy obsługiwane ręcznie. Wzór zwiększa tarcie i ułatwia chwyt. Spotyka się też radełkowanie jako element identyfikacji lub estetyki wyrobu.
Częsty błąd to mylenie rolek radełkujących z elementami ściernymi lub z rolkami do innych zastosowań. Uczniowie czasem wybierają "docieranie", bo kojarzy się z obróbką powierzchni, mimo że docieranie zwykle wymaga pasty i docieraka, a nie rolek z nacięciem.
W typowym ujęciu radełkowanie jest operacją kształtowania przez nacisk (odkształcenie plastyczne powierzchni), a nie klasycznym skrawaniem z wiórem jak przy toczeniu nożem. W efekcie powstaje regularny wzór, a materiał jest przemieszczany lokalnie.
Wzór prosty bywa stosowany, gdy potrzebne są równoległe rowki lub określony kierunek tarcia. Wzór krzyżowy (diamentowy) daje zwykle pewniejszy chwyt w wielu kierunkach i jest często wybierany do elementów manipulowanych ręcznie. Dobór zależy od funkcji detalu.
Warto uczyć się parami: operacja–narzędzie–efekt. Porównuj: radełkowanie (rolki i wzór), skrobanie (skrobak i dopasowanie), docieranie (docierak i pasta), gładzenie (narzędzia ścierne i poprawa chropowatości). Pomaga też oglądanie zdjęć narzędzi i gotowych powierzchni.
info

To pytanie poprawnie rozwiązuje 66% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że radełkowanie wykonuje się narzędziem z rolkami/krążkami radełkującymi, które odciskają na obrabianym elemencie regularny wzór (np. "diament").

Materiały:

  • Materiały dydaktyczne z technologii mechanicznej: obróbka skrawaniem i obróbki wykończeniowe
  • Instrukcje stanowiskowe/ćwiczenia z tokarki: narzędzia do radełkowania i zasady ich użycia
  • Katalogi narzędzi tokarskich (sekcje: radełka, skrobaki, narzędzia do gładzenia/honowania)
