Na mapie do celów projektowych (MDCP) elementy uzbrojenia terenu są przedstawiane w sposób ułatwiający ich szybkie rozpoznanie. Jednym z takich wyróżników bywa kolor, który w połączeniu z linią/symbolem oraz opisem pozwala przypisać obiekt do właściwej branży sieci.

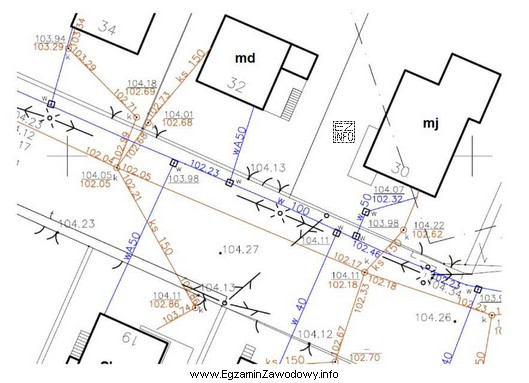

Odpowiedź "Kanalizacyjną." jest właściwa, ponieważ pytanie dotyczy sieci oznaczonej kolorem brązowym na wskazanym fragmencie mapy, a w tym zadaniu właśnie ten kolor odpowiada sieci kanalizacyjnej.
Pozostałe odpowiedzi są nieprawidłowe, bo opisują inne rodzaje uzbrojenia terenu:
- "Ciepłowniczą." – dotyczy sieci przesyłu ciepła (rurociągi ciepłownicze). Nawet jeśli na różnych mapach spotyka się różne konwencje graficzne, w tym zadaniu nie jest to sieć wskazana brązowym oznaczeniem.
- "Telekomunikacyjną." – obejmuje kable i urządzenia teletechniczne. Uczniowie często wybierają ją, gdy kojarzą kolor z "kablowością" lub mylą konwencje z innych opracowań.
- "Elektroenergetyczną." – dotyczy sieci zasilania (kable/linie energetyczne). To częsta pomyłka wynikająca z automatyzmu: na wielu rysunkach technicznych energetyka ma charakterystyczne oznaczenia, ale tu kluczowa jest barwa z fragmentu mapy.
Wskazówka egzaminacyjna: gdy pytanie odwołuje się do koloru na fragmencie mapy, warto najpierw zidentyfikować, czy na ilustracji jest legenda lub podpisy obiektów. Jeśli legenda nie jest widoczna, wtedy rozstrzygające jest przyjęte w zadaniu przyporządkowanie kolor–branża.
