KWALIFIKACJA BUD18 - CZERWIEC 2024



PYTANIE NR 24.

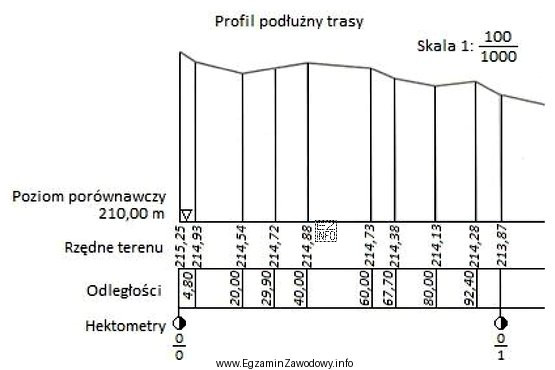

Którą skalę zastosowano do odłożenia wysokości punktów od poziomu porównawczego na zamieszczonym fragmencie profilu podłużnego trasy?
Którą skalę zastosowano do odłożenia wysokości
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na zamieszczonym fragmencie profilu podłużnego trasy zastosowano dwie skale: poziomą 1:1000 i pionową 1:100. Wysokości punktów od poziomu porównawczego są odłożone w skali pionowej, czyli 1:100. Oznacza to, że 1 cm na rysunku odpowiada 1 m w rzeczywistości. Dlatego poprawną odpowiedzią jest "1:100".
