Topologia gwiazdy to układ, w którym istnieje jeden węzeł centralny (punkt koncentracji), a pozostałe elementy sieci są do niego dołączone oddzielnymi łączami. Na rysunku takiej sieci typowo widać "promienie" wychodzące z jednego miejsca – to cecha rozpoznawcza, która odróżnia gwiazdę od pozostałych topologii.

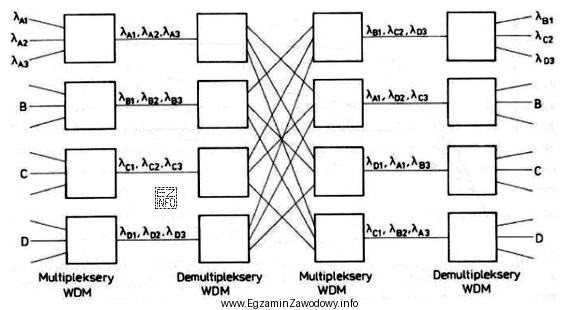

Dlaczego odpowiedź "Gwiazdy." pasuje do takiego schematu selektywnej sieci WDM? Ponieważ selektywność (zestawianie torów/fal pomiędzy punktami) może być realizowana w węźle centralnym, a rozkład połączeń ma strukturę: centrum + odnogi. Sama technika zwielokrotnienia falowego nie zmienia definicji topologii – nazwa topologii wynika z geometrii połączeń węzłów.
Dlaczego pozostałe odpowiedzi są błędne?
- "Drzewa." – drzewo ma strukturę hierarchiczną z rozgałęzieniami na kolejnych poziomach (korzeń, gałęzie, liście). Jeśli na schemacie dominuje jeden punkt centralny, a nie wielostopniowe rozgałęzienia, nie jest to drzewo.
- "Łańcucha." – łańcuch (linia) to połączenie szeregowe: węzły są łączone kolejno, zwykle z dwoma sąsiadami (poza końcami). Brak tu wyraźnego węzła centralnego.
- "Pierścienia." – pierścień tworzy zamkniętą pętlę, w której każdy węzeł ma dwóch sąsiadów, a połączenia wracają do punktu startu. Jeśli na rysunku nie ma pętli, nie jest to pierścień.
Wskazówka egzaminacyjna: najpierw sprawdź, czy schemat ma pętlę (pierścień), linię (łańcuch), hierarchię rozgałęzień (drzewo) czy jedno centrum z odnogami (gwiazda).
