KWALIFIKACJA MEP2 - STYCZEŃ 2022

PYTANIE NR 8.

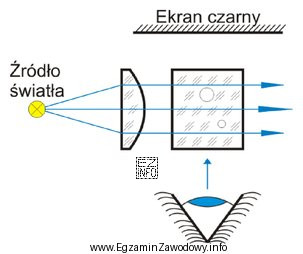

Którą własność szkła optycznego można zmierzyć za pomocą układu optycznego przedstawionego na ilustracji?
Ilustracja przedstawia schemat układu optycznego używanego do pomiaru pęcherzykowatości szkła optycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pęcherzykowatość to wada szkła związana z obecnością pęcherzyków (zamkniętych pustek), które ujawniają się podczas oględzin w odpowiednim oświetleniu układu kontrolnego. Pozostałe odpowiedzi dotyczą innych zjawisk: smużystość to niejednorodności, a załamanie i dyspersja to własności optyczne mierzone innymi metodami.

Pełne wyjaśnienie:

Pęcherzykowatość oznacza obecność pęcherzyków (zamkniętych pustek gazowych) w objętości szkła optycznego. W praktyce kontroli jakości takie wady wykrywa się i ocenia przede wszystkim metodami obserwacyjnymi: w świetle przechodzącym lub w specjalnie zestawionym oświetleniu, które powoduje, że pęcherzyki stają się widoczne jako punktowe nieciągłości (kontrastujące z tłem).

Odpowiedź "Smużystość" jest niepoprawna w tym ujęciu, ponieważ smugi (striae) to zwykle pasmowe niejednorodności materiału i zmiany współczynnika załamania w szkle. Do ich oceny stosuje się inne warunki obserwacji/układy (często nastawione na ujawnienie pasmowych zmian), a nie typowe ustawienia eksponujące punktowe inkluzje.

Odpowiedź "Załamanie" jest zbyt ogólna: załamanie światła to zjawisko fizyczne, a mierzalną wielkością jest najczęściej współczynnik załamania. Jego pomiar wykonuje się wyspecjalizowanymi przyrządami i procedurami (np. refraktometrycznie), a nie stanowiskiem służącym do ujawniania defektów objętościowych.

Odpowiedź "Dyspersję" również należy odrzucić: dyspersja opisuje zależność własności optycznych (np. współczynnika załamania) od długości fali. Wymaga pomiarów w co najmniej dwóch barwach/zakresach widma i obróbki wyników, a więc innego typu metodyki niż prosta ocena wad materiału.

Wskazówka egzaminacyjna: gdy w odpowiedziach mieszają się "wady materiału" (pęcherzyki, smugi) oraz "własności optyczne" (załamanie, dyspersja), najpierw rozstrzygnij, czy pokazany układ służy do oględzin (wtedy częściej chodzi o wady) czy do pomiaru wielkości fizycznej (wtedy chodzi o współczynniki i wartości liczbowe).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Pęcherzykowatość to wada szkła polegająca na obecności pęcherzyków (zamkniętych pustek gazowych) w jego objętości. W praktyce ocenia się ją głównie obserwacyjnie, bo pęcherzyki powodują lokalne zaburzenia przechodzenia światła i są widoczne jako punktowe defekty.
Pęcherzyki mają zwykle charakter punktowy (pojedyncze "kropki"/okręgi), a smużystość ma charakter pasmowy lub "żyłkowany". Smugi wynikają z niejednorodności szkła, a pęcherzyki są fizycznymi pustkami, które łatwo zauważyć w odpowiednim oświetleniu.
Dyspersja jest własnością optyczną materiału: opisuje, jak zmienia się współczynnik załamania wraz z długością fali. Nie jest defektem jakościowym. Może być pożądana lub niepożądana w projekcie układu optycznego, ale nie oznacza uszkodzenia ani zanieczyszczenia szkła.
Współczynnik załamania mierzy się zwykle metodami refraktometrycznymi (refraktometry) lub interferometrycznymi, w zależności od klasy dokładności. To inny typ pomiaru niż kontrola wad widocznych w materiale. W egzaminie rozróżniaj "pomiar liczby" od "oględzin defektów".
Nie zawsze, bo znaczenie smużystości zależy od przeznaczenia elementu (np. dokładność obrazowania, średnica, wymagania kontrastu). W elementach precyzyjnych nawet niewielkie niejednorodności mogą być problemem. W praktyce stosuje się kryteria odbiorcze i klasy jakości.
Najczęstszy błąd to mieszanie pojęć: wybieranie odpowiedzi o zjawisku fizycznym ("dyspersja", "załamanie") zamiast wady materiałowej ("pęcherzykowatość", "smużystość"). Drugi błąd to nieuwzględnianie, czy stanowisko służy do obserwacji defektów, czy do pomiaru parametrów liczbowych.
Najczęściej na etapie przyjęcia materiału (kontrola dostawy), przed kosztowną obróbką oraz przed montażem elementów do układu optycznego. Wczesne wykrycie pęcherzyków zmniejsza ryzyko strat produkcyjnych i reklamacji gotowych wyrobów optycznych.
Ponieważ to, co da się zmierzyć/ocenić, zależy od funkcji układu: jedne stanowiska służą do oględzin wad (pęcherzyki, inkluzje), inne do pomiaru parametrów optycznych (np. współczynnik załamania). Bez rozpoznania układu łatwo wybrać pojęcie "z innej półki".
W praktyce dąży się do oceny ilościowej (np. liczba, rozmiar i rozmieszczenie defektów w określonej objętości/obszarze), ale podstawą bywa detekcja optyczna i dokumentowanie obserwacji. Zależy to od wymagań jakościowych i procedur w danym zakładzie.
Ucz się w parach pojęć: wady materiału (pęcherzyki, smugi, inkluzje) vs własności optyczne (załamanie, dyspersja). Przećwicz rozpoznawanie, czy opis/rysunek sugeruje obserwację w świetle przechodzącym, czy pomiar parametrów liczbowych przyrządem.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Eksperci podkreślają: "Pęcherzykowatość to wada szkła związana z obecnością pęcherzyków (zamkniętych pustek), które ujawniają się podczas oględzin w odpowiednim oświetleniu układu kontrolnego."

Materiały:

  • Podręczniki/kompendia z metrologii i technologii elementów optycznych (rozdziały o wadach szkła)
  • Instrukcje stanowiskowe kontroli jakości szkła optycznego stosowane w pracowniach optycznych
  • Materiały dydaktyczne z podstaw optyki geometrycznej: współczynnik załamania i dyspersja (dla rozróżnienia pojęć)
