KWALIFIKACJA ELE2 - STYCZEŃ 2025 (test 3)

Wyjaśnienie poprawnej odpowiedzi:

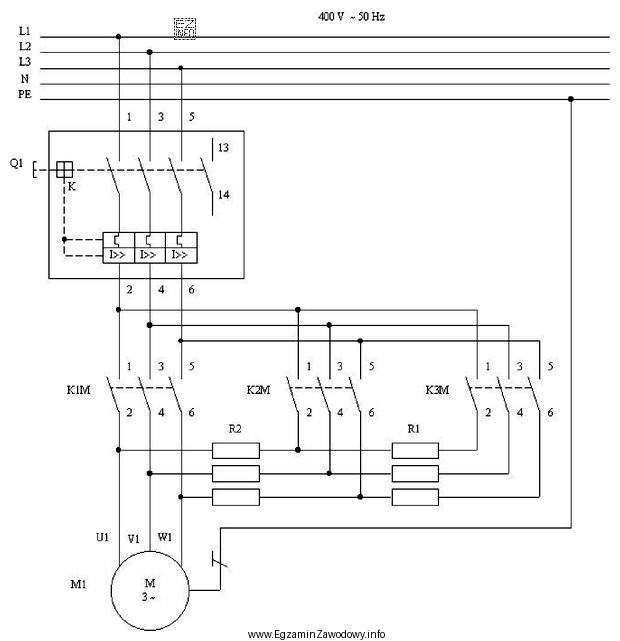

Na przedstawionym schemacie widoczny jest układ z trzema stycznikami (K1M, K2M, K3M) oraz dwoma rezystorami (R1, R2). Taki układ sugeruje zastosowanie rozrusznika rezystorowego, który służy do łagodnego rozruchu silnika poprzez szeregowe włączenie rezystorów w obwód. Pierwszy stycznik (K1M) uruchamia silnik z dodatkowymi rezystorami, a kolejne styczniki stopniowo je odłączają, co pozwala na płynny wzrost prędkości obrotowej silnika. W ten sposób zmniejsza się początkowy prąd rozruchowy, co chroni silnik oraz instalację elektryczną.
