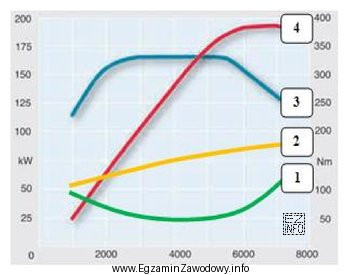

Na typowym wykresie charakterystyki silnika (zależności od prędkości obrotowej) można spotkać kilka krzywych opisujących różne wielkości, najczęściej moment obrotowy i moc. Aby rozpoznać, która krzywa przedstawia moc silnika, trzeba znać jej charakterystyczny przebieg.
Moc jest powiązana z momentem i prędkością obrotową (w ujęciu jakościowym: rośnie, gdy rosną obroty przy utrzymującym się momencie). W praktyce oznacza to, że na wykresie w funkcji obrotów krzywa mocy:
- zwykle wzrasta od niskich obrotów,
- osiąga maksimum bliżej wyższych obrotów,
- po przekroczeniu zakresu najlepszej pracy silnika może opadać.
Dlaczego odpowiedź "4"?
W tej pozycji znajduje się krzywa odpowiadająca typowemu przebiegowi mocy: narastanie wraz z obrotami i wyraźny szczyt w górnym zakresie pracy silnika. Taki kształt odróżnia moc od krzywej momentu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "1" – odpowiada krzywej o przebiegu nietypowym dla mocy (często taki kształt ma moment lub inny parametr, np. zużycie jednostkowe). Wybór wynika zwykle z patrzenia tylko na "wysokość" krzywej, bez analizy przebiegu.
- "2" – częsty błąd to pomylenie mocy z momentem. Moment ma zwykle maksimum wcześniej (w średnim zakresie obrotów), a potem spada, podczas gdy moc jeszcze przez pewien czas rośnie.
- "3" – może przypominać parametry eksploatacyjne (np. zużycie paliwa, sprawność) albo krzywą pomocniczą. Bez sprawdzenia osi i jednostek łatwo ulec skojarzeniu, że "gładka" krzywa to moc.
Wskazówka egzaminacyjna: zawsze zaczynaj od sprawdzenia osi (co jest na osi X i Y) oraz jednostek. Jeśli na osi X są obroty, to moc rozpoznasz po tym, że jej maksimum jest zwykle przesunięte bardziej w stronę wyższych obrotów niż maksimum momentu.
