Płytka ogniskowa w przyrządach optycznych pełni rolę siatki celowniczej (reticle). Jest umieszczana w takim miejscu toru optycznego, aby jej obraz był widoczny ostro razem z obserwowanym obiektem po prawidłowym ustawieniu ostrości (okular/obiektyw). W praktyce użytkownik najpierw ustawia ostrość siatki (okularem), a następnie ostrość obrazu celu (pokrętłem ogniskowania lunety).
W niwelatorze siatka musi wspierać zadanie pomiarowe: wyznaczanie różnic wysokości na podstawie odczytów z łaty. Dlatego typowa siatka niwelacyjna ma elementy ułatwiające:
- precyzyjne celowanie w wybrane miejsce na łacie (czytelna linia odniesienia),
- utrzymanie kierunku i kontrolę ustawienia (często obecność nitki pionowej),
- powtarzalność odczytu i ograniczenie błędów obserwatora (prosty, kontrastowy wzór).

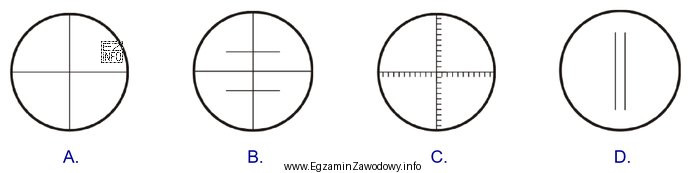

Odpowiedź "B" jest poprawna, jeżeli przedstawia płytkę ogniskową odpowiadającą siatce niwelacyjnej (z dominującą poziomą nitką do odczytu i linią pionową do zgrywania). Pozostałe propozycje są niepoprawne, gdy odpowiadają siatkom przeznaczonym do innych zastosowań (np. bardziej "celownikowym", typowym dla obserwacji/kolimacji, z innym układem znaków) albo takim, które nie dają jednoznacznej linii odniesienia do odczytu na łacie.
Wskazówka egzaminacyjna: gdy widzisz kilka wzorów siatek, wybieraj tę, która wprost wspiera odczyt na łacie i proste, powtarzalne celowanie; unikaj wzorów, które wyglądają jak skale do innych pomiarów lub mają znaki utrudniające szybkie zgranie na jednym poziomie.
