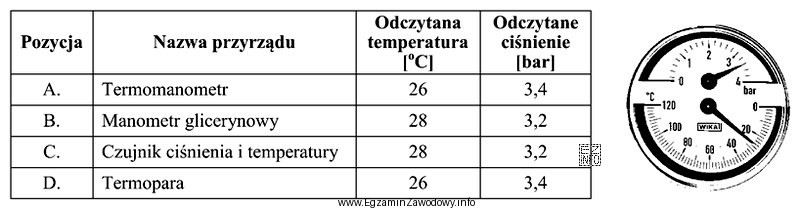

Na zdjęciu widać przyrząd tarczowy z dwiema niezależnymi skalami i dwiema wskazówkami. Taka konstrukcja jest typowa dla termomanometru, czyli przyrządu łączącego pomiar ciśnienia (manometr) i temperatury (termometr) w jednej obudowie. Dlatego w tabeli należy szukać wiersza, który jednocześnie podaje nazwę "termomanometr" oraz zgodne odczyty obu parametrów.
Odczyt ciśnienia: skala ciśnienia jest w bar. Między wartościami głównymi 3 i 4 bar widać 5 równych podziałek, więc jedna działka odpowiada 0,2 bar. Wskazówka ciśnienia stoi na drugiej kresce za liczbą 3, czyli 3 + 2×0,2 = 3,4 bar.
Odczyt temperatury: skala temperatury jest w °C i ma wartości główne co 20°C. Wskazówka temperatury znajduje się pomiędzy 20 a 40°C, wyraźnie bliżej 20°C, co odpowiada około 26°C (odczyt z interpolacją, a nie "na oko" do najbliższej liczby głównej).
W tabeli jedynie odpowiedź "Termomanometr, 26°C, 3,4 bar" jest spójna z jednoczesnym rozpoznaniem typu przyrządu i poprawnym odczytem obu skal.
- "Manometr glicerynowy" jest błędny, bo manometr (nawet glicerynowy) mierzy tylko ciśnienie i ma jedną skalę ciśnieniową, bez tarczy temperaturowej.
- "Czujnik ciśnienia i temperatury" jest zbyt ogólny i zwykle oznacza przetwornik/czujnik (często bez tarczy analogowej); nie odpowiada widocznej konstrukcji tarczowej z dwiema wskazówkami.
- "Termopara" to czujnik termoelektryczny do pomiaru temperatury; sama w sobie nie jest tarczowym wskaźnikiem ciśnienia i nie daje odczytu w bar.
Na egzaminie warto pamiętać: najpierw identyfikujesz typ przyrządu po liczbie skal i wskazówek, a dopiero potem liczysz działki i sprawdzasz jednostki.
