KWALIFIKACJA ELE5 - STYCZEŃ 2017



PYTANIE NR 32.
Którą z przedstawionych na rysunkach puszek instalacyjnych należy zastosować w pomieszczeniu zapylonym?

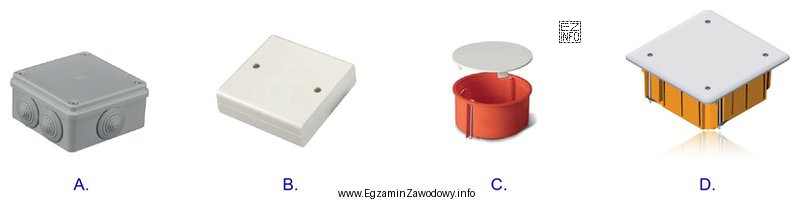

Ilustracja przedstawia cztery różne puszki instalacyjne, które mogą być stosowane w różnych warunkach środowiskowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomieszczenie zapylone wymaga puszki ograniczającej wnikanie pyłu do wnętrza. W praktyce wybiera się puszkę o podwyższonym stopniu ochrony IP w części dotyczącej ciał stałych (typowo IP5X/IP6X), z pokrywą i uszczelnieniem oraz szczelnymi przepustami przewodów. Taka konstrukcja najlepiej chroni połączenia.

Pełne wyjaśnienie:

W pomieszczeniach zapylonych kluczowym kryterium doboru puszki instalacyjnej jest ochrona przed wnikaniem ciał stałych (pyłu). Wymaganie to opisuje część "IP" dotycząca pierwszej cyfry stopnia ochrony obudowy (ochrona przed dostępem do części niebezpiecznych i wnikaniem ciał stałych). Dla zapylenia typowo oczekuje się rozwiązań co najmniej pyłoochronnych, a w środowiskach o dużym zapyleniu – pyłoszczelnych (czyli o wysokiej pierwszej cyfrze IP, np. 5 lub 6).

Prawidłowa puszka do takiego środowiska powinna mieć cechy konstrukcyjne ograniczające dopływ pyłu:

  • pokrywę lub zamykaną obudowę,
  • uszczelkę lub inny element uszczelniający styk pokrywy z korpusem,
  • szczelne przepusty (np. membrany lub dławiki), aby pył nie dostawał się przez wejścia przewodów,
  • brak otwartych "okien" i dużych szczelin w korpusie.

Dlaczego pozostałe odpowiedzi są nieprawidłowe? Zwykle przedstawiają puszki typowe do pomieszczeń suchych (np. podtynkowe do ścian z pustkami), które mają liczne otwory technologiczne i nie posiadają uszczelnień. Takie rozwiązania ułatwiają montaż, ale nie zapewniają odporności na pył, co może prowadzić do zabrudzenia złącz, pogorszenia jakości styków i zwiększenia awaryjności.

Wskazówka egzaminacyjna: jeśli na rysunku widzisz puszkę z wyraźną pokrywą, uszczelką oraz szczelnymi przepustami, to jest to typowy wybór do środowisk o trudnych warunkach (zapylenie/wilgoć). Sama "puszka natynkowa" bez uszczelnień nie jest jeszcze puszką hermetyczną.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest stopień ochrony IP i co oznacza w pomieszczeniu zapylonym?
Stopień ochrony IP określa, jak obudowa chroni przed wnikaniem ciał stałych i wody. W pomieszczeniu zapylonym kluczowa jest pierwsza cyfra IP: im wyższa, tym lepsza ochrona przed pyłem (np. poziomy odpowiadające ochronie pyłoochronnej i pyłoszczelnej).
Jakie IP powinno mieć osprzęt w miejscu o dużym zapyleniu?
W praktyce dąży się do wysokiej ochrony przed pyłem, czyli do wartości, gdzie pierwsza cyfra IP jest wysoka (często spotyka się wymagania odpowiadające poziomom 5 lub 6). Dobór zależy od intensywności zapylenia i wymagań obiektu, więc zawsze sprawdza się dokumentację i kartę katalogową.
Jak rozpoznać na rysunku puszkę hermetyczną do zapylenia?
Najczęściej ma pokrywę, widoczne uszczelnienie (np. uszczelkę) oraz szczelne przepusty przewodów (membrany/dławiki). Puszki do wnętrz suchych zwykle mają wiele otwartych wyłamań i brak elementów uszczelniających.
Dlaczego zwykła puszka podtynkowa nie nadaje się do pomieszczeń zapylonych?
Zwykłe puszki podtynkowe są projektowane głównie pod kątem łatwego montażu, a nie szczelności. Mają otwory i wyłamania, przez które pył może swobodnie wnikać do środka. To zwiększa ryzyko zabrudzenia połączeń, pogorszenia styków i problemów eksploatacyjnych.
Czy ochrona przed pyłem oznacza też ochronę przed wodą?
Nie. Stopień IP ma dwie części: pierwsza cyfra dotyczy ciał stałych (w tym pyłu), a druga – wody. Puszka może dobrze chronić przed pyłem, ale niekoniecznie przed wodą, i odwrotnie. Na egzaminie trzeba świadomie rozdzielać te dwa wymagania.
Jakie elementy puszki najbardziej wpływają na pyłoszczelność?
Najważniejsze są: jakość zamknięcia (pokrywa i jej docisk), uszczelka na styku elementów oraz przepusty kablowe, które nie mogą tworzyć szczelin. Równie istotne jest poprawne zamontowanie przewodów, by nie uszkodzić uszczelnień.
Kiedy w praktyce stosuje się puszki o podwyższonym IP w instalacjach?
Stosuje się je m.in. w warsztatach, stolarni, halach produkcyjnych, magazynach i wszędzie tam, gdzie występuje pył, wilgoć lub ryzyko zabrudzeń. Wybór wynika z warunków środowiskowych oraz wymagań inwestora i dokumentacji technicznej.
Jakie błędy najczęściej popełnia się przy doborze puszek do zapylenia?
Typowe błędy to: wybór puszki bez uszczelki "bo ma pokrywę", pomijanie informacji o IP w karcie katalogowej, prowadzenie przewodów tak, że rozszczelniają przepust, oraz mylenie ochrony przed pyłem z ochroną przed wodą. Na egzaminie warto szukać cech szczelności, nie tylko kształtu.
Co oznacza określenie "pyłoszczelna" w kontekście obudów?
Oznacza obudowę, do której pył nie powinien wnikać w ilości mogącej zakłócić działanie urządzenia lub bezpieczeństwo. W praktyce przekłada się to na wysoką ochronę w części IP dotyczącej ciał stałych oraz na odpowiednią konstrukcję: uszczelnienia i szczelne przepusty przewodów.
Jak przygotować się do pytań o IP i puszki instalacyjne na egzaminie elektryka?
Najlepiej: (1) opanować znaczenie obu cyfr IP, (2) ćwiczyć rozpoznawanie cech puszek hermetycznych (pokrywa, uszczelka, dławiki), (3) czytać karty katalogowe osprzętu. Pomaga też rozwiązywanie zadań z ilustracjami i porównywanie opcji.
info

To pytanie poprawnie rozwiązuje 42% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że pomieszczenie zapylone wymaga puszki ograniczającej wnikanie pyłu do wnętrza.

Źródła:

  • IEC 60529 – Degrees of protection provided by enclosures (IP Code) (opis stopni ochrony IP, w tym ochrona przed pyłem).
  • PN-EN IEC 60670-1 – Puszki i obudowy do osprzętu elektrycznego do instalacji stałych (wymagania ogólne) – identyfikacja wyrobu i wymagania konstrukcyjne (dokładna wersja do potwierdzenia w aktualnym wykazie PKN).

Materiały:

  • Materiały dydaktyczne o stopniach ochrony IP i doborze osprzętu instalacyjnego do środowiska pracy
  • Karty katalogowe producentów puszek instalacyjnych (z oznaczeniami IP i opisem uszczelnień)
  • Norma/opracowania dotyczące stopni ochrony obudów (IP Code) oraz przykłady interpretacji IP5X/IP6X
