KWALIFIKACJA ELE2 - STYCZEŃ 2025

PYTANIE NR 26.
Którą z wymienionych funkcji posiada przyrząd przedstawiony na ilustracji?

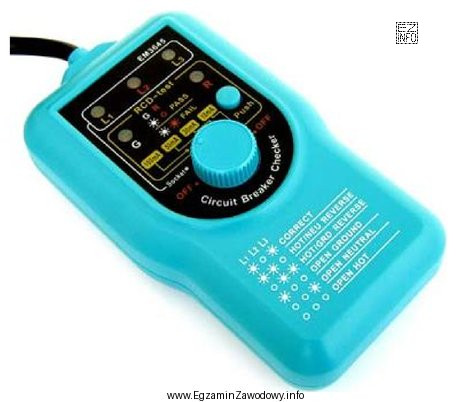

Ilustracja przedstawia przyrząd elektryczny, który jest używany do sprawdzania wyłączników różnicowoprądowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przyrządzie widać sekcję "RCD-test", pokrętło wyboru prądu (np. 10/30/100 mA) oraz przycisk "Push" i kontrolki "PASS/FAIL". To typowe elementy testera wyłączników różnicowoprądowych, który symuluje prąd upływu i sprawdza, czy RCD zadziała. Diody L1/L2/L3 służą tu do kontroli okablowania gniazda 1‑fazowego.

Pełne wyjaśnienie:

Przedstawiony przyrząd to tester gniazd z funkcją testu wyłączników różnicowoprądowych (RCD). O jego przeznaczeniu decydują charakterystyczne elementy widoczne na obudowie: napis "RCD-test", pokrętło wyboru wartości prądu w mA (np. 10 mA, 30 mA, 100 mA), przycisk "Push" oraz sygnalizacja "PASS/FAIL". Takie wyposażenie oznacza, że urządzenie potrafi wymusić kontrolowany prąd różnicowy (symulację prądu upływu) i sprawdzić, czy badany RCD prawidłowo zadziała.

Odpowiedź "Sprawdzanie wyłączników różnicowoprądowych." jest więc poprawna, bo dokładnie odpowiada funkcji sekcji RCD-test. W praktyce elektryk dobiera prąd testu (zwykle zgodny z czułością RCD w obwodzie) i uruchamia test przyciskiem; oczekiwanym rezultatem jest zadziałanie zabezpieczenia.

Pozostałe odpowiedzi dotyczą innych, odrębnych przyrządów i metod:

  • "Pomiar rezystancji uziemienia." wymaga miernika rezystancji uziemień (układ 3- lub 4-przewodowy, często z sondami) i nie jest realizowany przez prosty tester wtykany do gniazda.
  • "Lokalizacja przewodów pod tynkiem." wykonuje się detektorem/wykrywaczem przewodów w ścianach (czujniki pola, metody indukcyjne), a nie urządzeniem z testem RCD.
  • "Badanie kolejności faz." dotyczy instalacji trójfazowych i wymaga wskaźnika kolejności (rotacji) faz. Choć na testerze są diody opisane L1/L2/L3, tutaj pełnią one rolę wskaźników poprawności okablowania gniazda jednofazowego (legenda stanów typu przerwa PE/N/L, zamiana przewodów), a nie kontroli kierunku wirowania pola w sieci 3‑fazowej.

Wskazówka egzaminacyjna: gdy na obudowie pojawiają się wartości prądu w mA oraz opis "RCD-test", najczęściej chodzi o test różnicówki, a nie o pomiary uziemienia czy kolejności faz.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Tester RCD to przyrząd, który sprawdza działanie wyłącznika różnicowoprądowego przez wymuszenie prądu różnicowego (symulację upływu). Elektryk używa go przy sprawdzaniu instalacji, aby ocenić, czy RCD zadziała po przekroczeniu zadanej czułości i czy sygnalizacja testu wskazuje wynik.
Najczęściej widać oznaczenie typu "RCD-test", pokrętło z wartościami prądu w mA (np. 10/30/100 mA), przycisk uruchamiający test (np. "Push") i kontrolki wyniku (np. "PASS/FAIL"). To zestaw cech typowy dla urządzeń testujących zadziałanie RCD.
W testerach gniazd diody L1/L2/L3 zwykle służą do oceny okablowania gniazda jednofazowego (np. zamiana przewodów, brak PE, brak N). Badanie kolejności faz dotyczy sieci 3‑fazowej i wymaga wskaźnika rotacji faz podłączanego do L1/L2/L3 instalacji trójfazowej.
Taki tester może sygnalizować m.in. poprawne podłączenie, zamianę przewodów fazowego z neutralnym, zamianę fazowego z ochronnym oraz przerwy: brak przewodu ochronnego (PE), brak neutralnego (N) lub brak fazowego (L). Interpretacja zależy od kombinacji świecenia diod zgodnie z legendą na obudowie.
Test RCD wykonuje się podczas kontroli i odbioru instalacji oraz przy okresowej konserwacji, zwłaszcza gdy sprawdza się skuteczność ochrony przeciwporażeniowej. Po podłączeniu testera wybiera się prąd testu (mA) i uruchamia test, oczekując zadziałania wyłącznika różnicowoprądowego.
Na wielu testerach spotyka się nastawy rzędu 10 mA, 30 mA, 100 mA. Oznaczają one poziom wymuszanego prądu różnicowego (symulowanego upływu). Dobór nastawy powinien odpowiadać czułości badanego RCD lub zakresowi testu, aby sprawdzić, czy zabezpieczenie reaguje poprawnie.
Tester RCD sprawdza zadziałanie różnicówki przez symulację prądu upływu w obwodzie. Miernik rezystancji uziemienia służy do wyznaczania rezystancji uziomu i zwykle pracuje w układzie z dodatkowymi przewodami/sondami pomiarowymi. To inne pomiary, inne przyrządy i inna metodyka.
Do badania kolejności (rotacji) faz używa się wskaźnika kolejności faz, który podłącza się do trzech przewodów fazowych L1/L2/L3 instalacji trójfazowej. Przyrząd pokazuje kierunek następstwa faz (np. zgodny/odwrotny), co jest istotne przy podłączaniu silników i układów zasilania 3‑fazowego.
Nie. Tester gniazd/RCD daje szybką informację o typowych błędach połączeń i o zadziałaniu RCD, ale nie zastępuje kompletu pomiarów wymaganych w praktyce (np. pomiarów ochronnych, ciągłości przewodów ochronnych czy parametrów pętli zwarcia). Traktuje się go jako narzędzie wstępnej kontroli.
Ćwicz rozpoznawanie przyrządów po napisach, pokrętłach i jednostkach (mA, V, Ω) oraz po typowych złączach. Ucz się, które urządzenia służą do testu RCD, które do uziemień, a które do kolejności faz. Na egzaminie najczęściej decydują drobne szczegóły panelu i legenda sygnalizacji.
info

Około 69% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że na przyrządzie widać sekcję "RCD-test", pokrętło wyboru prądu (np. 10/30/100 mA) oraz przycisk "Push" i kontrolki "PASS/FAIL".

Źródła:

  • Opis elementów przyrządu na ilustracji (napisy "RCD-test", "PASS/FAIL", pokrętło 10/30/100 mA, legenda stanów gniazda) – materiał źródłowy z zadania, analiza obrazu

Materiały:

  • Podręczniki i skrypty do kwalifikacji elektrycznych obejmujące pomiary ochronne i RCD
  • Instrukcje obsługi testerów RCD i testerów gniazd (karty katalogowe producentów)
  • Materiały dydaktyczne z rozdziału o ochronie przeciwporażeniowej i pomiarach odbiorczych instalacji
