W układach pneumatycznych (i ogólnie w układach z przepływem czynnika roboczego) prędkość ruchu siłownika jest wprost związana z natężeniem przepływu doprowadzanego do komory siłownika lub odprowadzanego z komory przeciwnej. Dlatego, aby zmniejszyć prędkość wysuwania tłoczyska, należy zmniejszyć przepływ w tej części obwodu, która w fazie wysuwu rzeczywiście "ustala" ilość powietrza płynącego przez siłownik.

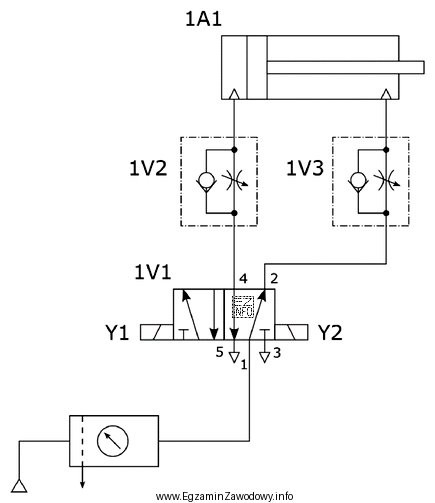

Odpowiedź "Zmniejszenie stopnia otwarcia zaworu 1V3" jest poprawna, ponieważ zmniejszenie otwarcia zaworu regulacyjnego (dławiącego) zwiększa opór przepływu, a to prowadzi do mniejszego strumienia powietrza w gałęzi wysuwu. Mniejszy przepływ oznacza wolniejsze napełnianie/odpowietrzanie odpowiedniej komory siłownika, a w konsekwencji wolniejszy ruch tłoczyska.
Pozostałe odpowiedzi są niepoprawne z typowych powodów:
- "Zmniejszenie stopnia otwarcia zaworu 1V2" – jeżeli 1V2 nie jest zaworem pracującym w torze wysuwu (np. dotyczy powrotu albo innego odcinka), to jego regulacja nie zmniejszy prędkości wysuwania; może natomiast wpływać na inną fazę cyklu.
- "Zwiększenie stopnia otwarcia zaworu 1V2" – zwiększenie otwarcia zwykle zwiększa przepływ (zmniejsza dławienie), więc nie jest typową metodą zmniejszania prędkości, a dodatkowo może dotyczyć niewłaściwej gałęzi.
- "Zwiększenie stopnia otwarcia zaworu 1V3" – działa w kierunku przeciwnym do wymaganego efektu: większe otwarcie to mniejsze ograniczenie przepływu, co zwykle skutkuje szybszym ruchem.
Wskazówka egzaminacyjna: najpierw ustal na schemacie, którędy płynie powietrze podczas wysuwu (zasilanie komory oraz odpowietrzenie drugiej), a dopiero potem wybierz zawór, który jest w tym torze elementem regulacji przepływu.
