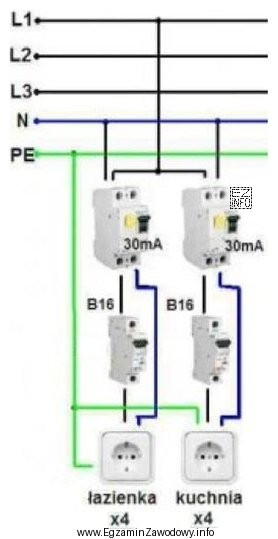

Wyłącznik nadprądowy (MCB) w obwodzie gniazd wtyczkowych jest zabezpieczeniem reagującym przede wszystkim na zbyt duży prąd płynący w obwodzie. Dzieje się tak w dwóch typowych przypadkach:
- przeciążenie – prąd jest większy od dopuszczalnego przez dłuższy czas (działa człon termiczny),
- zwarcie – bardzo duży prąd pojawia się nagle (działa człon elektromagnetyczny).
Dlatego odpowiedź "Jednoczesne podłączenie odbiorników o zbyt dużej mocy." jest poprawna: gdy w kuchni włączymy kilka urządzeń o dużej mocy (np. czajnik, toster, mikrofalę), suma prądów może przekroczyć prąd znamionowy obwodu i wyłącznik samoczynnie zadziała.
Odpowiedź "Włączenie odbiornika drugiej klasy ochronności." jest niepoprawna, bo klasa ochronności (np. II) opisuje sposób ochrony przeciwporażeniowej urządzenia (np. podwójna izolacja), a nie fakt, że urządzenie "z definicji" pobiera prąd powodujący zadziałanie zabezpieczenia nadprądowego.
Odpowiedź "Zwarcie przewodu ochronnego z przewodem neutralnym." nie jest typową przyczyną zadziałania wyłącznika nadprądowego: samo połączenie PE z N nie musi tworzyć zwarcia roboczego L–N ani znacząco zwiększać prądu obciążenia. Taki błąd jest groźny i może wpływać na działanie ochrony oraz innych zabezpieczeń, ale nie jest jednoznaczną przyczyną wyzwolenia MCB.
Odpowiedź "Przerwa w przewodzie uziemiającym instalację." także nie musi powodować zadziałania wyłącznika nadprądowego, ponieważ przerwa w uziemieniu (PE) nie zwiększa prądu roboczego w torze fazowym. Jest to usterka pogarszająca skuteczność ochrony, lecz sama w sobie nie stanowi "nadprądu".
Wskazówka egzaminacyjna: jeśli pytanie mówi o wyłączniku nadprądowym, szukaj przyczyny związanej z nadmiernym prądem (przeciążenie lub zwarcie), a nie z samą obecnością/ciągłością przewodu ochronnego.
