KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2023



PYTANIE NR 13.
Którego miernika należy użyć do pomiaru częstotliwości w sieciach elektrycznych?

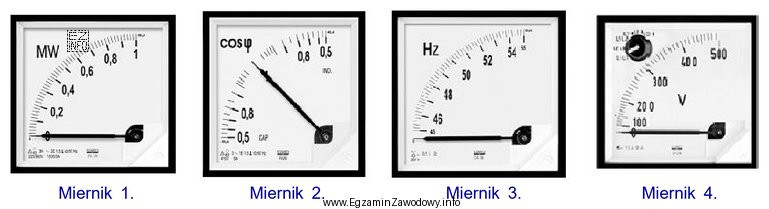

Ilustracja przedstawia cztery mierniki analogowe, które mogą być używane w kontekście pomiarów elektrycznych, co jest
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Częstotliwość w sieci elektrycznej mierzy się przyrządem przeznaczonym do pomiaru Hz, czyli częstościomierzem lub miernikiem z funkcją pomiaru częstotliwości. Spośród pokazanych przyrządów właściwy jest "Miernik 3", który odpowiada przyrządowi do pomiaru częstotliwości, a nie napięcia, prądu czy mocy.

Pełne wyjaśnienie:

Częstotliwość prądu przemiennego to parametr opisujący, ile pełnych cykli przebiegu sinusoidalnego występuje w jednostce czasu. W sieciach elektroenergetycznych jest to wielkość kluczowa dla poprawnej pracy wielu urządzeń (np. napędów, automatyki, synchronizacji źródeł), dlatego do jej kontroli stosuje się częstościomierz albo miernik uniwersalny z trybem Hz.

Poprawna odpowiedź "Miernika 3" wynika z tego, że jest to przyrząd przeznaczony do pomiaru częstotliwości (rozpoznawalny po oznaczeniu Hz lub funkcji częstotliwości). Taki miernik jest wyskalowany lub skonfigurowany tak, aby wskazać wartość częstotliwości sygnału sieciowego, a nie inną wielkość.

Pozostałe przyrządy typowo mylone z częstościomierzem służą do innych pomiarów:

  • przyrządy do pomiaru napięcia (woltomierze, multimetry w trybie V) podają wynik w woltach,
  • przyrządy do pomiaru prądu (amperomierze, cęgi prądowe w trybie A) podają wynik w amperach,
  • przyrządy do pomiaru mocy lub energii (watomierze/liczniki) nie są przeznaczone do bezpośredniego pomiaru f.

Wskazówka egzaminacyjna: aby uniknąć pomyłki, zawsze szukaj na przyrządzie (lub na jego skali/ekranie) jednostki Hz albo jednoznacznego trybu pomiarowego oznaczonego jako Hz/frequency. To najszybszy sposób identyfikacji miernika do pomiaru częstotliwości.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest częstotliwość w sieci elektrycznej?
Częstotliwość to liczba cykli przebiegu prądu przemiennego w czasie 1 sekundy. Jednostką jest herc (Hz). W praktyce opisuje "jak szybko" zmienia się napięcie i prąd w sieci AC, co wpływa m.in. na pracę silników i synchronizację źródeł.
Jakim miernikiem mierzy się częstotliwość w instalacjach AC?
Używa się częstościomierza albo multimetru mającego funkcję pomiaru częstotliwości (tryb Hz). Kluczowe jest, aby przyrząd był przeznaczony do pomiaru sygnałów AC i miał odpowiedni zakres oraz kategorię bezpieczeństwa do pracy w danej sieci.
Dlaczego woltomierz nie służy do pomiaru częstotliwości?
Woltomierz mierzy wartość napięcia (w V), a nie tempo zmian przebiegu. Może wskazać poprawne napięcie nawet wtedy, gdy częstotliwość jest nieprawidłowa. Do częstotliwości potrzebny jest tryb Hz/częstościomierz, który analizuje okres przebiegu i przelicza go na Hz.
Jak rozpoznać na ilustracji częstościomierz?
Najczęściej po oznaczeniach Hz, f lub skali opisanej w hercach. W mierniku cyfrowym szukaj funkcji przełącznika lub przycisku z opisem Hz. W analogowych przyrządach wskazówką jest skala w Hz (a nie w V, A czy W).
Czy multimetr zawsze zmierzy częstotliwość sieci?
Nie zawsze. Multimetr musi mieć funkcję pomiaru częstotliwości i odpowiedni zakres dla sygnału sieciowego. Dodatkowo istotne są ograniczenia wejścia (maksymalne napięcie, kategoria pomiarowa). W praktyce część tańszych mierników ma tryb Hz, ale o ograniczonej dokładności lub zakresie.
Kiedy w energetyce kontroluje się częstotliwość?
Częstotliwość kontroluje się m.in. podczas uruchamiania i synchronizacji źródeł (np. agregatów), w diagnostyce zakłóceń jakości energii oraz przy sprawdzaniu pracy układów zasilania awaryjnego. Odchylenia częstotliwości mogą wpływać na napędy i automatykę zabezpieczeniową.
Jakie oznaczenie jednostki potwierdza pomiar częstotliwości?
Jednostką częstotliwości jest Hz (herc). Jeżeli na skali przyrządu lub na wyświetlaczu widzisz wynik opisany jako Hz, to znaczy, że miernik pracuje w trybie pomiaru częstotliwości. Dla napięcia będą to V, dla prądu A, dla mocy W.
Dlaczego łatwo pomylić miernik częstotliwości z innymi przyrządami?
Bo wiele przyrządów ma podobną obudowę i wygląd, a różnią się funkcją oraz oznaczeniami skali/przełącznika. Uczniowie często kierują się kształtem lub "typowym" wyglądem miernika, zamiast sprawdzić jednostkę (Hz) i opis wejść/trybów. To klasyczny błąd rozpoznania wzorca.
Jak bezpiecznie wykonać pomiar częstotliwości w sieci?
Najpierw dobierz przyrząd o właściwej kategorii bezpieczeństwa i zakresach, ustaw tryb pomiaru częstotliwości (Hz), a przewody podłącz do właściwych gniazd (zwykle COM i V/Hz). Pomiar wykonuj jak dla napięcia AC, zachowując zasady BHP i unikając dotykania części przewodzących.
Jakie są najczęstsze błędy na egzaminie przy doborze miernika do częstotliwości?
Najczęściej: wybór woltomierza lub amperomierza "bo to sieć", ignorowanie jednostek na skali, nieodróżnianie pomiaru mocy od częstotliwości oraz nieuwzględnianie, że częstotliwość dotyczy przebiegów AC. Pomaga nawyk: zawsze szukaj oznaczenia Hz lub symbolu f.
info

Około 61% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Częstotliwość w sieci elektrycznej mierzy się przyrządem przeznaczonym do pomiaru Hz, czyli częstościomierzem lub miernikiem z funkcją pomiaru częstotliwości."
